- S+ ~5 C  D( vSTM32F103：典型的 Cortex-M3 MCU 内存架构
STM32F103 采用 ARM Cortex-M3 内核，属于中低端 32-bit MCU，广泛应用于工业控制、物联网、消费电子等领域。

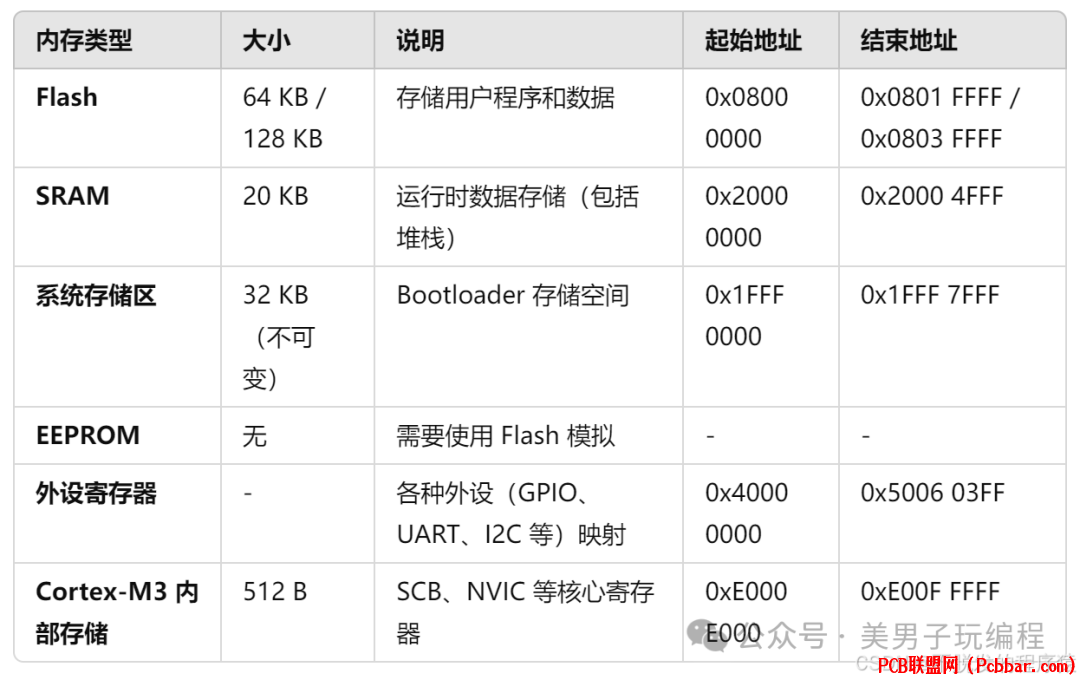

内存结构说明如下：
2 X0 l: X2 T' M( U; S3 G/ @5 T
, d7 C  n4 N! t5 N  V


内存特点：
, L9 Z9 @8 ?% _9 x) e* S

片上 Flash 存储固件代码，执行速度受 Flash 访问等待周期影响。

SRAM 主要用于栈和堆分配，大小受限。

无独立指令缓存或数据缓存，内存访问受限于总线架构。

采用 AHB 总线 访问 Flash 和 SRAM。

2
RH850：高安全性汽车级 MCU 内存架构
RH850 是瑞萨（Renesas）推出的汽车级 MCU，用于 ECU（电子控制单元），具备更强的实时性和安全性。

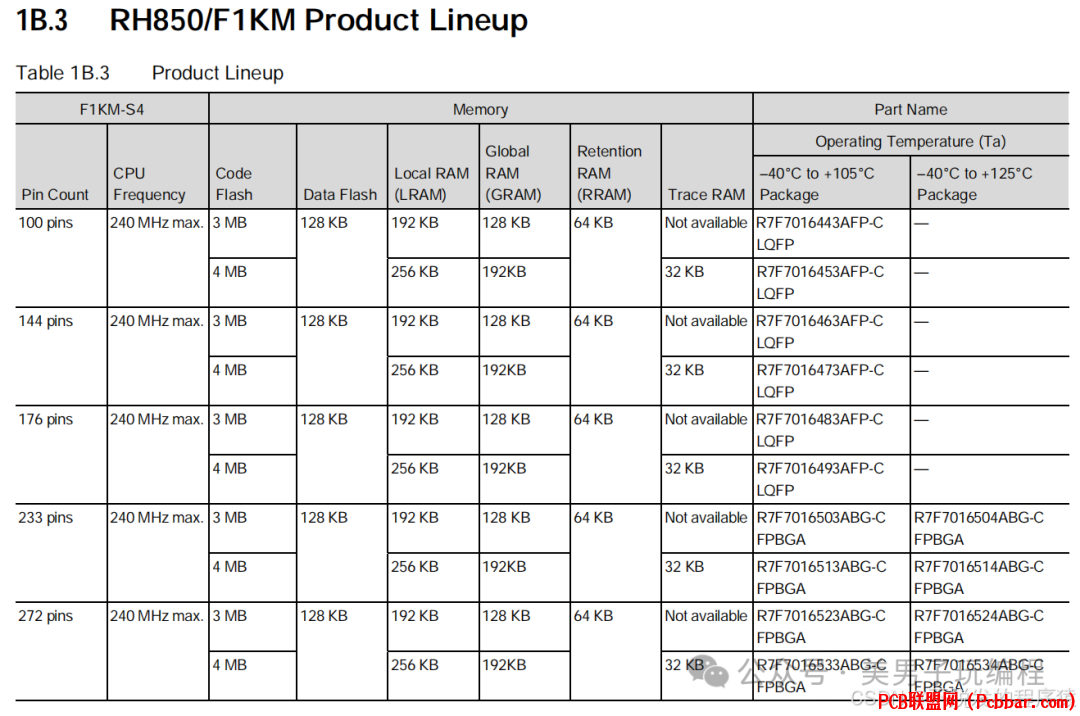

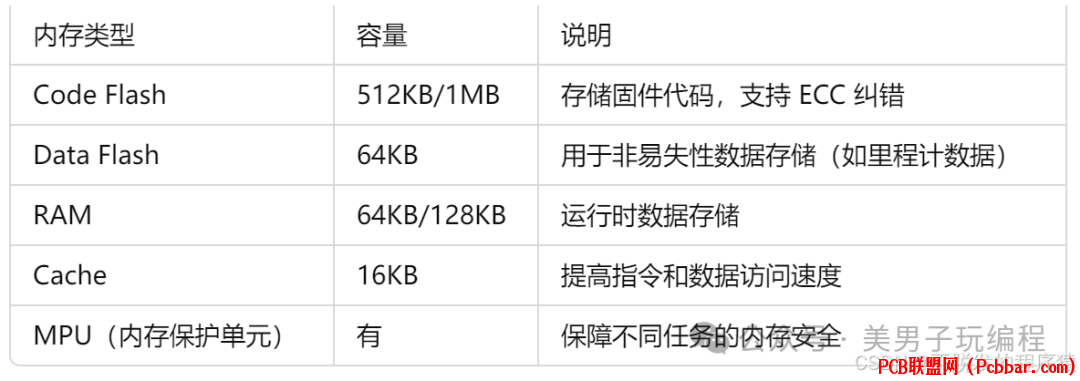

内存结构说明如下：
3 K( m; _, a# ~
! D; O" n9 d' t9 X9 e


  V: G7 `- A! }% \6 W% q- `内存特点：
  L2 Q, b4 R* [. ?2 y& w

采用更大的 Code Flash，并具备 ECC（错误检测和纠正），提高可靠性。

具备 Data Flash，用于存储非易失性数据，如诊断信息、标定参数等。

具有 Cache 机制，优化指令和数据访问，提高运行效率。

内存保护单元（MPU）限制不同任务的访问权限，提高安全性。

支持 外部存储扩展，适用于复杂汽车应用。

3
TC397：高性能汽车 MCU 内存架构
TC397 是英飞凌 TriCore 架构的高端 车规 MCU，用于自动驾驶、ADAS（高级驾驶辅助系统）、动力总成等高计算需求应用。

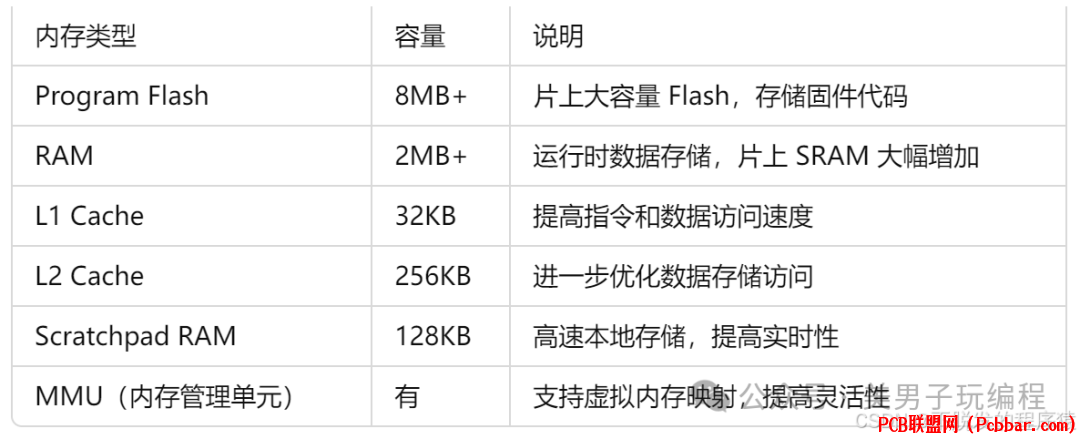

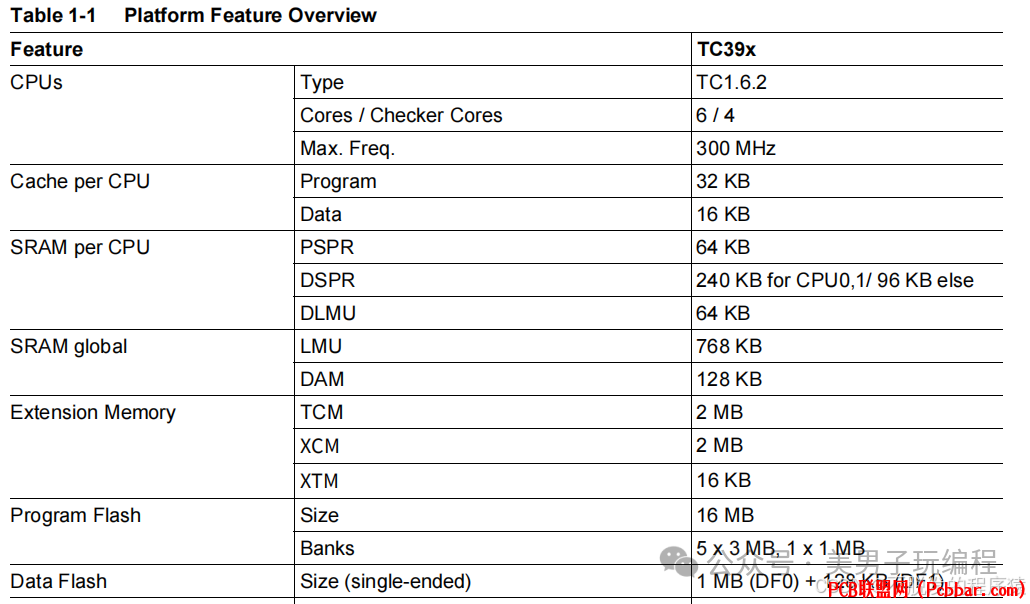

内存结构说明如下：

, b9 X! Q/ i' Y. o2 o


- w5 ^1 ^' ?# {6 i7 O* w内存特点：
- Q# T2 H- @' A9 Z: `

大容量 Flash 和 RAM，可支持复杂实时计算。

采用 多级 Cache（L1 + L2），减少对外部存储的依赖，提高运行速度。

具备 Scratchpad RAM，用于存放高频访问数据。

支持 MMU（内存管理单元），可运行复杂操作系统（如 AUTOSAR Adaptive）。

采用 高带宽总线架构，优化 CPU、DMA 和外设之间的数据交互。
" _& E+ o: q5 n3 M- S, t. ^: ^& b
4 f: Q+ Q3 C7 w9 s1 m9 M4

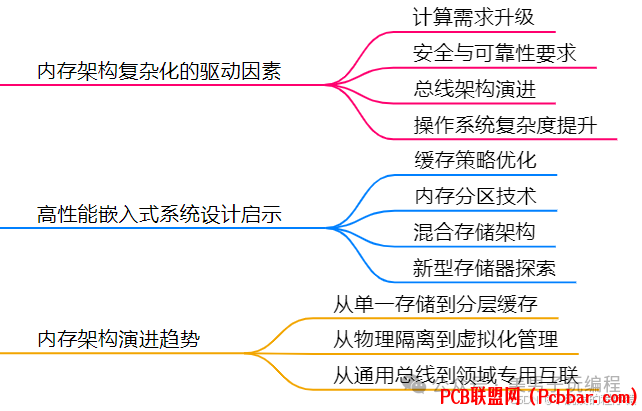

内存架构复杂化的驱动因素
, g4 m5 z& Y! J# [( ]2 \1 f


5 \& `( L+ B9 r/ C
9 L4 u9 l5 O2 J+ C: T( `计算需求增加

STM32F103 主要用于简单控制任务，内存需求较小。

RH850 需要处理更复杂的汽车控制逻辑，需要更大的RAM和 Flash。

TC397作为高端汽车MCU，需要处理AI和自动驾驶任务，内存需求剧增。
: G, ^9 u  _1 _: G可靠性和安全性要求提高

ECC（错误校正码）：RH850 和 TC397 采用 ECC 保护 Flash 和 RAM，确保高可靠性。

MPU / MMU：现代 MCU 采用 MPU 或 MMU，提高任务隔离和安全性。

Data Flash：RH850 提供独立 Data Flash 以存储关键性数据，提高耐久性。
* P: _5 z; D: p1 }8 c总线架构演进

STM32F103 采用 AHB 总线，访问 Flash 速度受限。

RH850 采用 多层总线架构，支持 并行数据传输。

TC397 采用 高带宽 NoC（Network-on-Chip）架构，支持多核数据交换。
外设和操作系统支持

STM32F103 主要运行 裸机或 RTOS（FreeRTOS、RT-Thread），内存需求小。

RH850 运行 AUTOSAR Classic，需要更复杂的 内存管理和隔离机制。

TC397 运行 AUTOSAR Adaptive 或 Linux，需要 MMU 支持虚拟内存。
MCU 的内存架构复杂化是必然趋势，原因包括计算需求增加、安全性要求提升、总线架构进化以及操作系统的复杂化。
未来 MCU 将进一步融合 AI、异构计算和更智能的内存管理机制，以适应自动驾驶和 IoT 的发展。
