异质集成硅基光电子MOSCAP微环调制器阵列

逍遥设计自动化

引言
; `; G; o5 e) C7 @. y3 ]随着数据流量呈指数级增长，开发节能且可扩展的片上光通信系统的需求日益增加。本文介绍异质集成的硅-导电氧化物MOSCAP微环调制器阵列，这项技术显著提升了光互连性能[1]。
$ O7 u. b" ]/ r% ~


/ H) e/ l+ z' c2 u% F* J0 B
1
器件结构和工作原理
) R$ ^( Z+ ~) V$ C硅微环调制器（Si-MRMs）已成为光互连中的关键组件，具有超小型的结构尺寸，并能实现片上波分复用（WDM）。本文介绍的创新设计采用了1×4金属-氧化物-半导体电容（MOSCAP）Si-MRM阵列，使用高迁移率的掺钛铟氧化物（ITiO）作为栅极材料。
) c8 C, L; f* ]7 Q3 w; I


图1展示了(a) 用于片上WDM调制的1×4 ITiO栅控MOSCAP Si-MRM阵列的示意图，插图显示了具有ITiO/HfO2/Si MOSCAP结构的Si-MRM的局部放大图，以及(b) ITiO栅控MOSCAP Si-MRM有源区的横截面视图。
5 n5 {# }( A% l
该器件结构包含四个环形谐振器，半径从6.00 μm到6.06 μm不等，能够在四个等间隔波长下运行。有源区采用10 nm的HfO2作为高介电常数介质层，这种选择在保持低漏电流的同时提供了较高的电容密度。高迁移率的ITiO作为栅极材料，显著提高了导电性并降低了硅波导的光学损耗。

8 t1 A+ }5 x2 c& n+ H, N. L; D  z9 \2
: s+ A- B* b' V/ |& b制造工艺和集成技术
制造工艺体现了工业和学术设施之间的独特合作，将英特尔的高容量制造（HVM）工艺与大学的TCO图形化技术相结合。

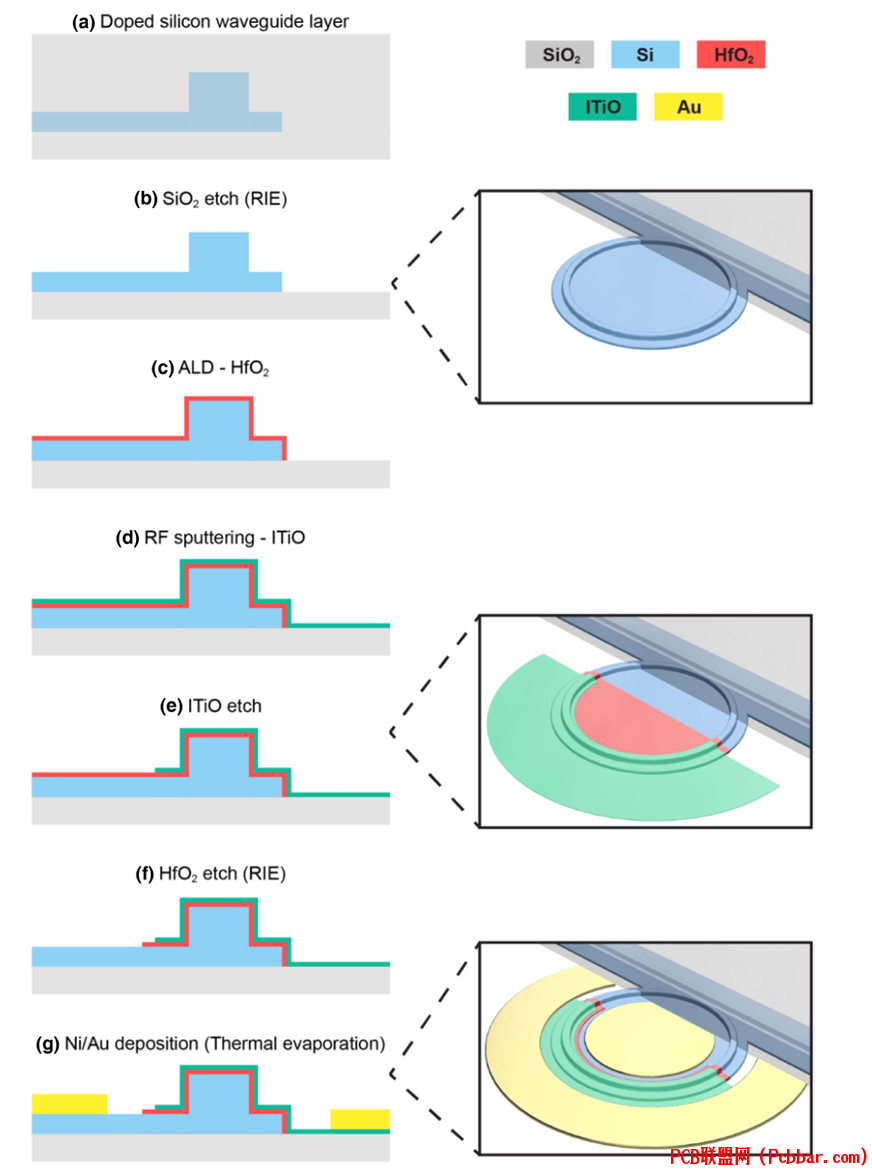

( f! s( e, n7 |; ]3 B图2展示了ITiO栅控MOSCAP Si-MRM阵列的完整共同制造工艺流程，从初始掺杂硅波导层到最终金属接触形成的各个制造阶段。
9 r7 s4 v5 N  P+ F* m: b1 f3 S# }
1 e- E* S: m1 P2 B+ k7 b4 A工艺始于使用英特尔300 mm HVM硅基光电子工艺在硅绝缘体晶圆上制造硅微环阵列。随后的步骤包括精确图形化SiO2包覆层，通过原子层沉积法沉积HfO2绝缘层，以及在高温下射频溅射ITiO层。最后进行ITiO和HfO2层的精确图形化，并形成金属接触。

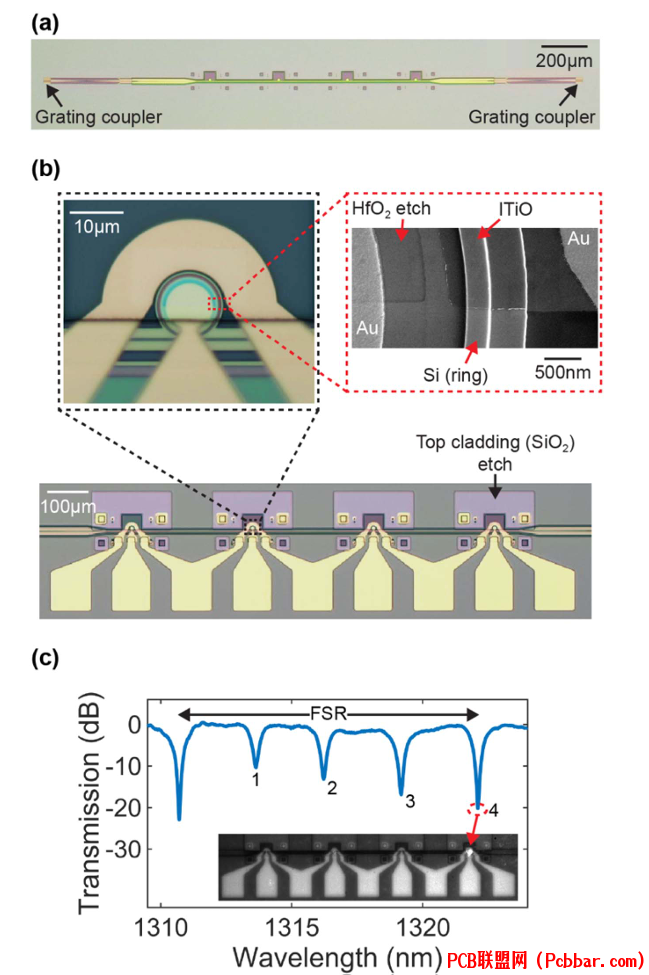

. ^( l" J4 E. s图3显示了(a)硅微环谐振器阵列的光学显微镜图像，(b)TCO图形化后完成的Si-MRM阵列及有源区的详细视图，以及(c)显示自由光谱范围的测量透射谱。
5 y7 G0 t" ?4 B0 g
3
器件性能和表征
该器件展现了卓越的性能特征，推动了硅基光电子技术的发展。调制器阵列表现出显著的电光效率，Vπ·L达到0.12 V·cm，大幅优于传统使用PN结的Si-MRMs。

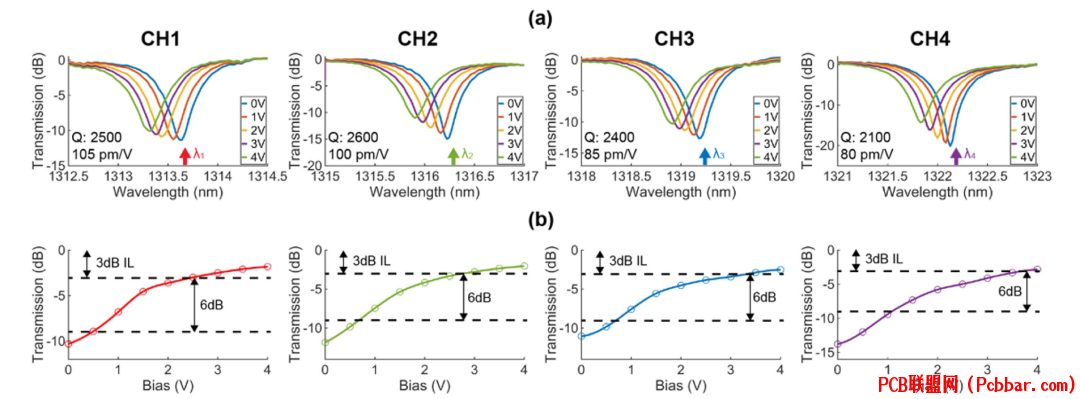

1 ^4 F- t! u2 G" X6 _图4展示了(a)在不同栅极偏置下每个ITiO栅控MOSCAP Si-MRM的归一化透射谱，以及(b)每个通道在不同工作波长下的电光传输曲线。
0 s3 B/ x$ l3 |
, Y5 e& |0 @6 Y9 l高速性能测试显示出优异的性能，器件实现了3×25 + 1×15 Gb/s的调制速率，测得带宽为14 GHz。该阵列在无需使用热加热器的情况下，成功实现了四个等间隔波长的片上WDM调制。


图5显示了(a)测得的电光响应，显示14 GHz带宽，以及(b)在高达30 Gb/s的各种数据速率下测得的NRZ调制眼图。
2 f# o+ q$ V& R2 ~& z

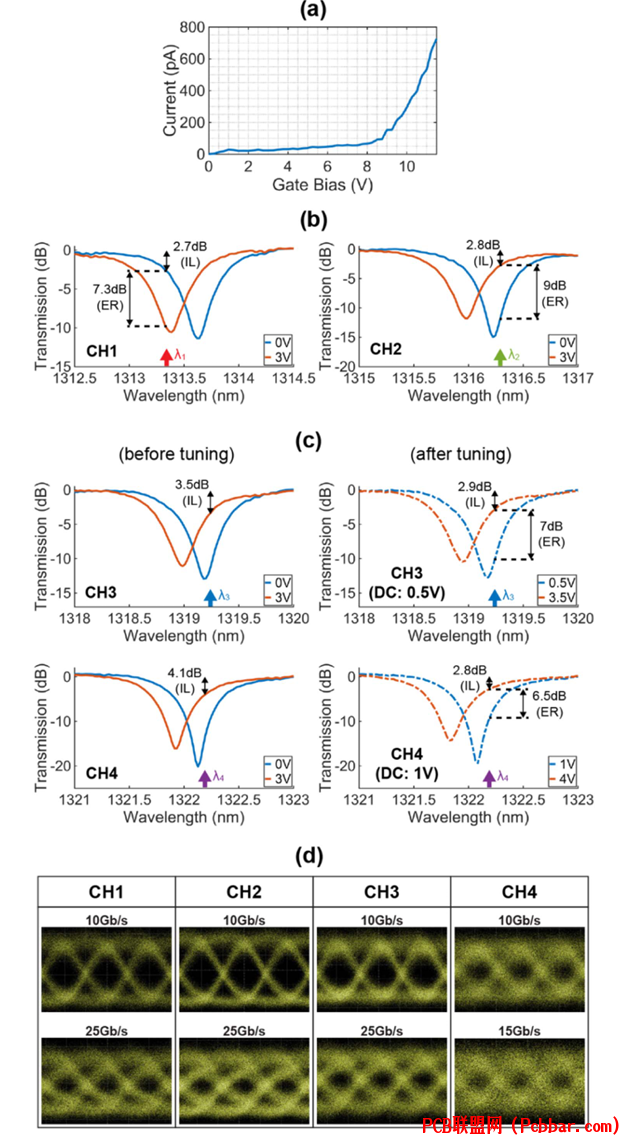

+ I: D7 l% x; M$ o( c图6展示了(a)测量的电流-电压特性，(b-c)调谐前后的透射谱，以及(d)所有通道的NRZ调制眼图。
7 o4 d% P, {: D0 w- j' F0 W  w9 q7 n
4
应用前景
展示的集成方法将工业制造与学术设施相结合，为扩大先进光电子器件的生产规模建立了新途径。优异的性能特征，特别是高电光效率和降低的功耗，使这项技术在下一代数据中心和高性能计算应用中具有明显优势。

MOSCAP结构结合ITiO栅极的成功实现，有效解决了传统硅基光电子调制器的固有局限。在保持低功耗的同时实现高速调制的能力，使这项技术成为未来光电子集成芯片的重要支持技术。

参考文献

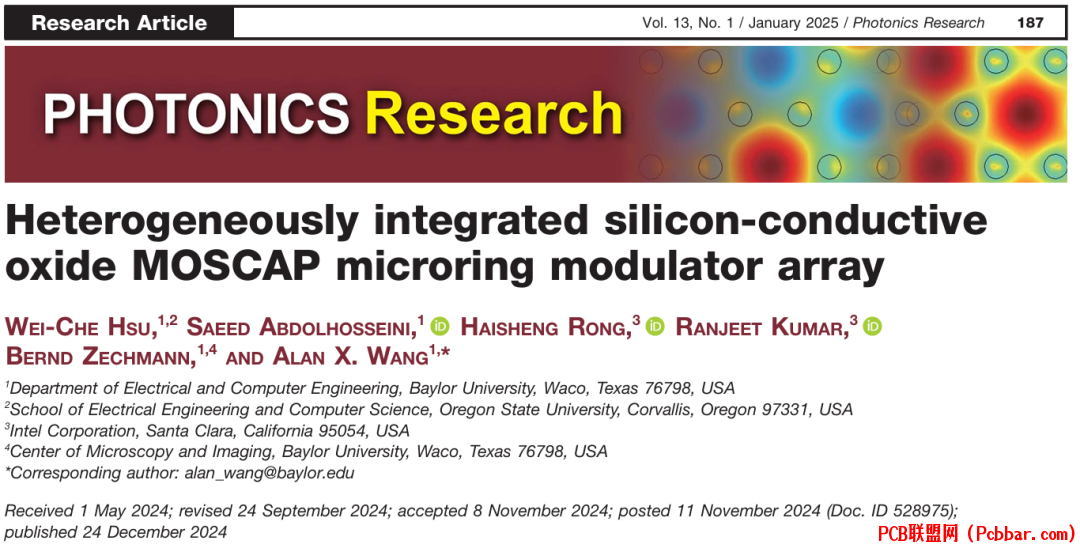

[1] W.-C. Hsu, S. Abdolhosseini, H. Rong, R. Kumar, B. Zechmann, and A. X. Wang, "Heterogeneously integrated silicon-conductive oxide MOSCAP microring modulator array," Photonics Research, vol. 13, no. 1, pp. 187-193, Jan. 2025.
