|
|
引言
6 ?0 t/ j7 J+ ?0 C, O! Z8 T7 i2 c$ m% K# r" R& C! `) m2 W$ n) T
远程传感器网络在环境监测、农业和灾害响应应用中发挥着重要作用。预计到2041年，无线传感器节点的部署量将超过15亿个，对可靠、安全和长效的电源需求日益增长。传统电池如锂离子电池虽能提供稳定的输出功率，但由于含有毒性材料且存在热失控风险，对环境构成严重威胁。
% U% {4 v; V, @; c3 X5 u" R
% {! v9 M H2 u金属空气电池是一种理想的替代方案，能量密度是锂离子电池的30倍，且可使用水等天然电解质。但这种电池面临一个主要限制：与电解质接触会形成金属氧化物，导致自放电，通常在2-7天内使电池无法工作[1]。' N: R/ T5 q& g- K* y
5 n8 ]5 I' F8 Z5 C

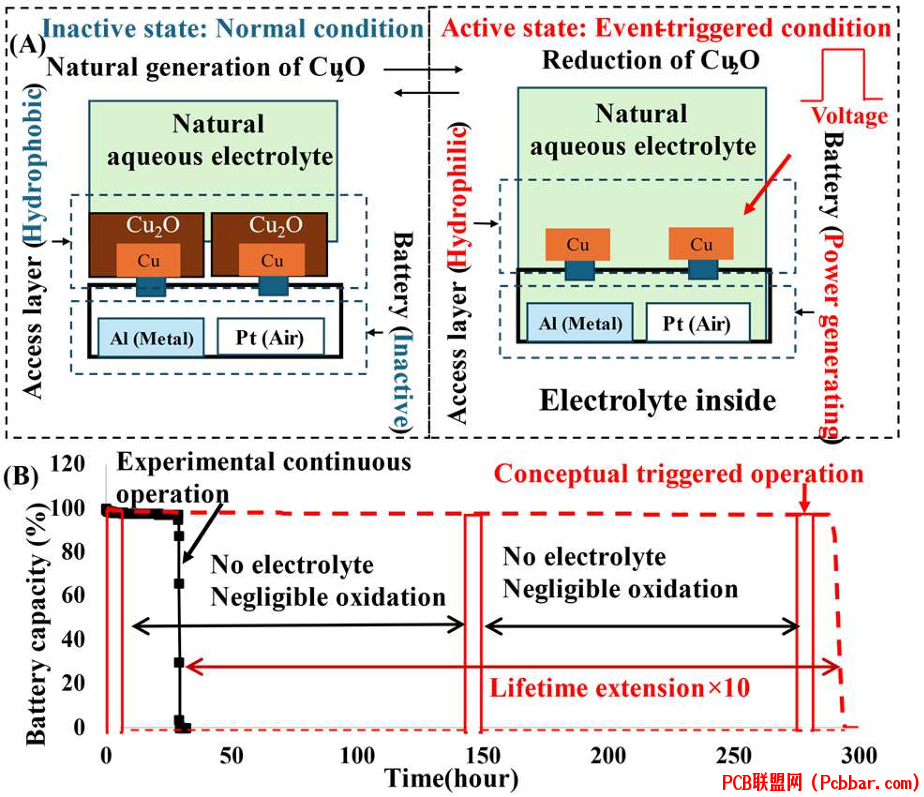

; _( N9 ]9 Q% Q- t图1：展示了(A)电池在疏水和亲水状态之间的转换，以及(B)通过功率产生占空比延长寿命的概念。
& g6 M7 H; N7 w v+ {! @技术创新与工作原理, \5 r5 f5 x: ^) `0 F) l7 f
; x, N# h/ }8 Y8 o
核心创新在于通过润湿性转换机制控制电解质的进入。系统采用悬浮铜网层，自然形成氧化铜(Cu2O)涂层使表面呈疏水性。当施加低电压信号(2.35V)时，通过电解去除氧化层，使表面转变为亲水状态，允许电解质流动。
6 Q9 }6 A8 f7 d

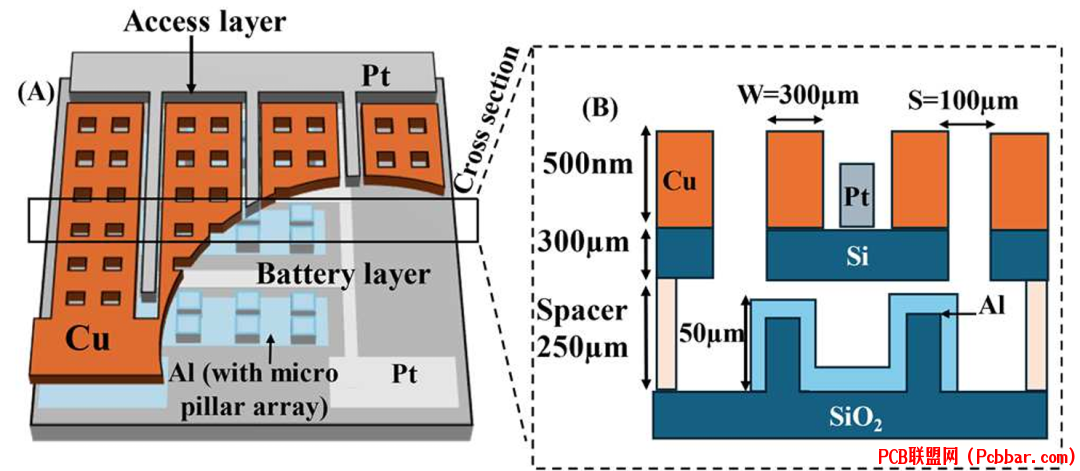

7 V ^0 }/ ?! T" k图2：系统结构细节，显示(A)电池两层的示意图和(B)关键尺寸的横截面视图。$ m' i5 O2 {: h8 L, _2 |
器件结构与设计# F! W0 r. ]# h( A9 S* Y* v
5 P1 v7 G, O, J- `; g( ^9 j6 h电池系统采用双层设计，优化润湿性控制和功率产生。顶部准入层由硅基底上的铜微网构成，具有宽度100μm、间距300μm的通孔。这种微结构设计可有效控制水性电解质流动。
. L6 G- V% L$ y3 n, T: A( {
/ {( v7 E* b; b, `: R" d底层设计为交叉式金属空气电池，使用铝作为阳极，铂作为阴极。为提高功率密度，铝电极采用高50μm、宽60μm的玻璃微柱阵列，覆盖铝层，有效使表面积翻倍。' E: Q3 ?! l/ z b z, C6 T: r
% y2 ]9 t* Z* O6 v% U

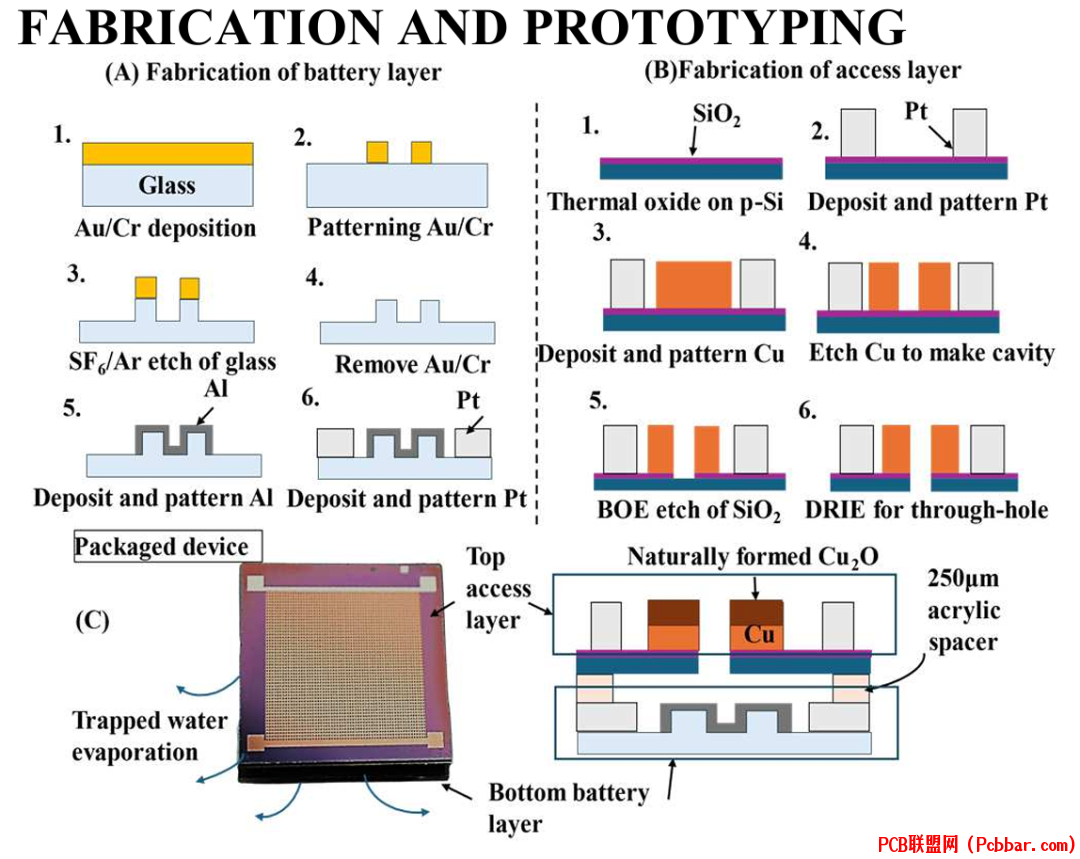

图3：微加工工艺流程，展示(A)带微柱电极的电池层，(B)带铜基电解质通道的准入层，以及(C)完整封装器件组装。
7 f' D2 H1 O A/ l ~# O+ O- W( o: j实验结果与性能分析5 b9 U; M' ^/ Y8 Q! J0 K1 n
' \+ ?" d% V. I, z" E% ~1 v
通过多项测试验证了润湿性转换机制的有效性。表面分析证实，施加电压成功去除约80%的表面氧化物，实现从疏水到亲水状态的转变。
- K# K9 d" G8 t8 p8 e4 }: {, A
5 l7 ]* B* q0 b

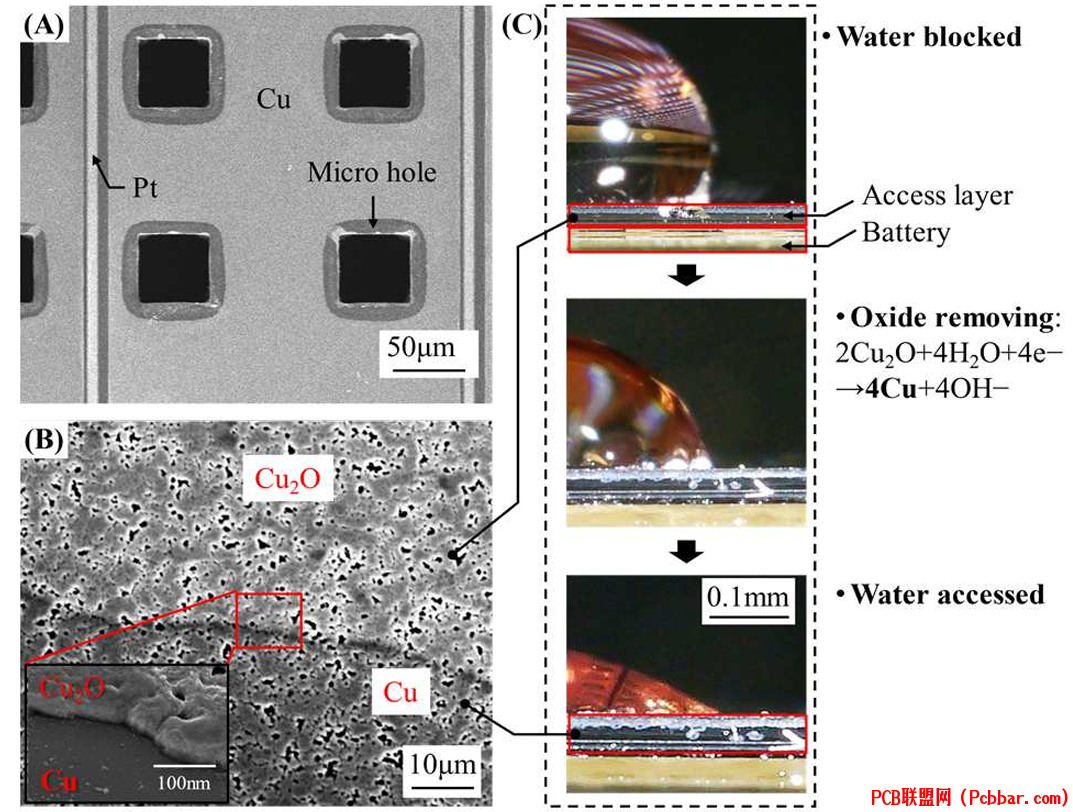

图4：扫描电镜分析显示(A)准入层俯视图，(B)氧化物去除后的表面改性，以及(C)表面变为亲水性后的吸水演示。2 U: v- K; @4 Z
; _& E8 A) X( F" T/ n+ j4 d
接触角测量证实了电压诱导的润湿性转换效果。初始接触角为103.5°，施加2.35V电压20秒内降至31.8°，确认转变为亲水状态。
* I1 x+ f& z+ b9 m

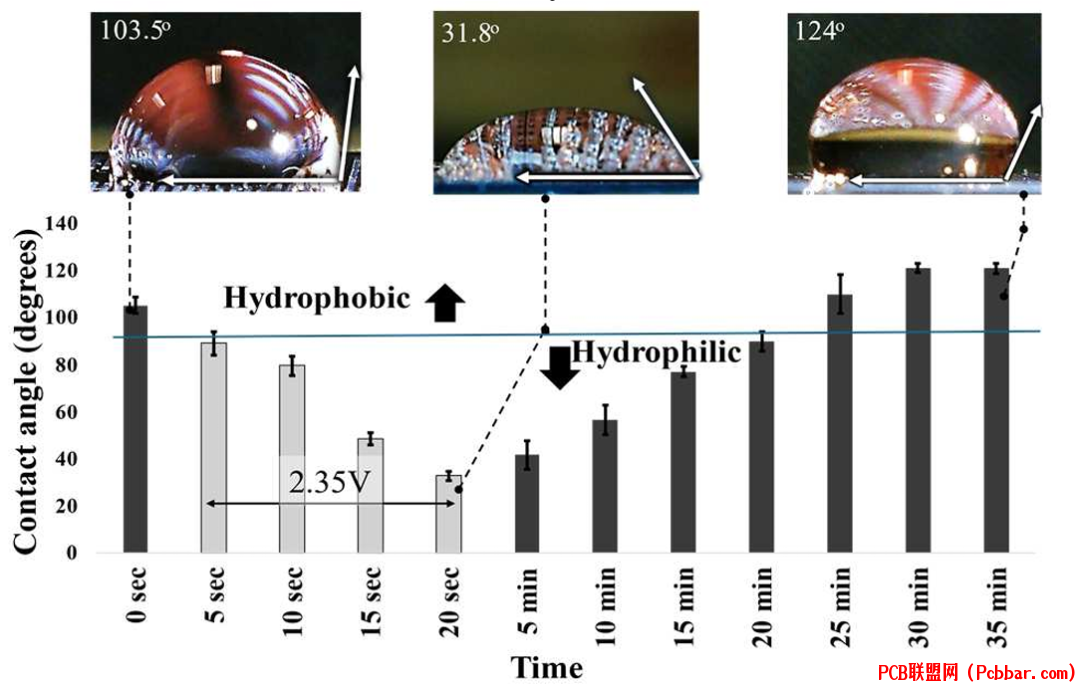

* n0 w, C, I' I) { _! \0 |4 g图5：接触角测量显示在2.35V电压下从疏水到亲水状态的转变，及30分钟后恢复疏水状态。9 y6 Y* p. ^. [8 O$ e; f
# b8 f: t+ m! L. L0 g0 P0 c时序分析显示对电池激活周期的精确控制。施加电压后，表面在20秒内转变，允许吸水和电池激活。电压移除后，表面在20-30分钟内逐渐恢复疏水状态。7 c: Z- S" C$ e8 ]1 u4 f2 L$ n- D3 S! E
% R0 e" G/ Y* A2 X. q0 F2 w

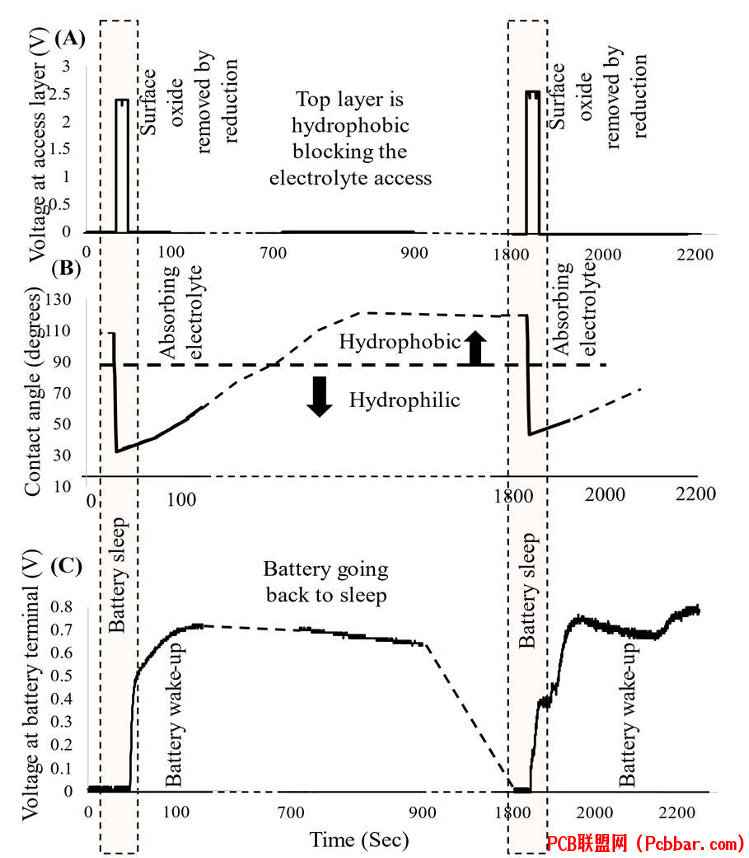

图6：综合时序图，说明电压施加、接触角变化和电池激活/关闭循环。
1 D& T' |2 Y6 U7 g1 J* k
9 p" l8 j0 L# u$ I/ x# m. _性能表征显示出显着结果，图案化阳极设计实现功率密度1.3 mW/cm2，约为普通阳极结构的两倍。/ R4 K2 G* w8 A7 Q9 w
, Z1 w. c& B% ^1 x8 i- N) a

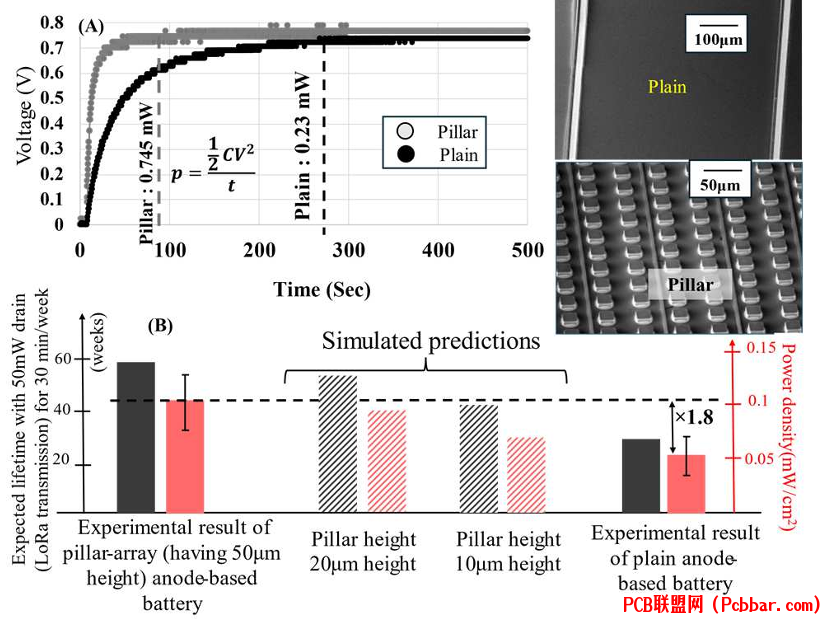

图7：性能分析显示(A)不同阳极设计的电容器充电对比，和(B)基于实验数据的寿命预测。
$ B8 A1 T }2 k, D- z) ~
; U+ V3 R$ Q. q/ ^本创新方法在保持环境安全的同时，显着延长了金属空气电池寿命。系统实现约1.1 mW/cm2的功率密度，激活-检测循环在30分钟内完成，为远程传感应用的可持续电源提供了技术进步。% h6 C, a$ D) B
参考文献
( ~& z. g' T! p! ]5 ^! S. B( E8 o* W# c2 A% B6 t7 q! C7 x
[1] F. S. Sium, S. Tran, K. R. Mahmud, A. Nikeghbal, S. Noh, C. Mastrangelo, and H. Kim, "Low power switching of a metal air battery towards extended lifetime," in 2025 IEEE 36th International Conference on Micro Electro Mechanical Systems (MEMS), Kaohsiung, Taiwan, 2025, pp. 72-75.6 l2 ?* K$ m( J- A$ l$ l
END' q: ?3 u2 O9 p0 z5 c8 ?
2 }3 v$ {- B* }6 v
软件申请我们欢迎化合物/硅基光电子芯片的研究人员和工程师申请体验免费版PIC Studio软件。无论是研究还是商业应用，PIC Studio都可提升您的工作效能。5 |2 Z1 F' s9 w8 Q; N
点击左下角"阅读原文"马上申请
. B3 Q8 ^5 J8 q; c1 A* [7 r; v6 Y+ i: Y$ G
欢迎转载. X- l# Q/ e6 t: T% E
0 V! I4 ?' K6 G* ~+ i6 S3 m转载请注明出处，请勿修改内容和删除作者信息！* F3 D" p& R2 z2 u9 N
' D3 c0 E' o" G. T/ h7 b) K' @$ ^7 p: }7 u
8 B/ W5 d, j5 q; g! M, r( k, u6 u
~( U w8 T2 k2 T. r, H+ E0 k
9 g! |! h0 s# l2 Q0 j& L& ]; z2 M, }关注我们1 r3 a) |9 L$ g9 o% G1 [. o
6 Z, N; Z2 u6 @- |( v- ~( z. w; O3 X: h0 e8 U7 S; X, {
, V ^8 k9 k; ]- x3 a9 D2 p6 z |
, {0 u3 H4 q( b$ s4 p
0 N4 f( W8 J7 ]% C8 k- C, R |
" e1 H. O' _( e' N# `
8 ^) Q+ x7 {5 l* U |
0 D0 K+ A; H; ~2 M8 [1 Q) Q) {4 Z; p3 `: U: a7 ~% V
4 h @. w( v& N8 d8 G
) h/ |- B, L2 d9 j4 M9 d关于我们：
7 l6 s' L* ~& @$ ]2 G0 Q1 g深圳逍遥科技有限公司（Latitude Design Automation Inc.）是一家专注于半导体芯片设计自动化（EDA）的高科技软件公司。我们自主开发特色工艺芯片设计和仿真软件，提供成熟的设计解决方案如PIC Studio、MEMS Studio和Meta Studio，分别针对光电芯片、微机电系统、超透镜的设计与仿真。我们提供特色工艺的半导体芯片集成电路版图、IP和PDK工程服务，广泛服务于光通讯、光计算、光量子通信和微纳光子器件领域的头部客户。逍遥科技与国内外晶圆代工厂及硅光/MEMS中试线合作，推动特色工艺半导体产业链发展，致力于为客户提供前沿技术与服务。
! {) y. c% C, [9 h. T
+ m/ w; H, x6 lhttp://www.latitudeda.com/
. A) L' Z& P& J5 B4 Z* s" l（点击上方名片关注我们，发现更多精彩内容） |
|
电子产业一站式赋能平台
窥视卡
置顶卡
变色卡
