半导体行业通过创新集成技术持续发展，特别是在三维集成电路（3DIC）领域。本文介绍基于SOI临时键合技术的突破性方法，该方法实现了亚微米级别的层间厚度和精确对准[1]。
7 L% z( C' j* \
7 s1 s m+ `9 ?: S* q' |$ i; g4 \/ e
- a6 q1 U- D# k* Z
14 K+ }- V! l6 `4 W
三维集成技术的发展4 {0 h/ S8 H& A4 P. q
三维集成在半导体制造领域代表着重要的技术进步，为克服传统工艺缩放限制提供了解决方案。目前存在单片三维集成和晶圆/芯片键合两种方法，各有其独特的挑战。单片集成面临着影响器件性能的热预算限制，而传统晶圆键合在厚度和对准精度方面存在困难。: W" k/ j: s( `- X6 v
& g. n# S3 W7 Q- r9 J* l+ w* {

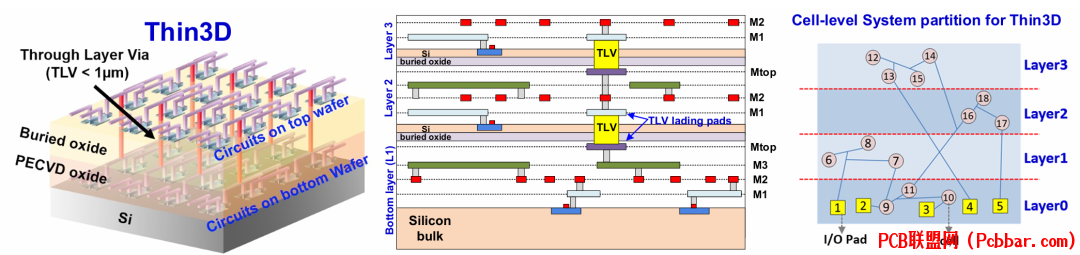

图1：展示了基于SOI临时键合的超薄晶圆级有源器件转移的Thin3D堆叠技术，显示了多层结构和互连。
& {$ O' P0 n% B5 ?" r* q( A- }
! B1 w! l" T% s% g' @0 Y. T, r2 I这里介绍的创新SOI临时键合技术实现了小于1微米的超薄层间厚度。这一成就使得可见光对准和改进的热管理成为现实，标志着3DIC制造技术的重大进步。5 l0 M% e: D9 d2 i
0 S4 A3 B1 I5 }" Q. N- W2$ @- Y( o+ |7 s5 x' q; v
先进制造工艺
+ t2 }9 ^; O. Q, o* L# f制造工艺包含多个精密步骤，确保了精确的层转移和集成。工艺始于上下电路器件层在各自晶圆上的准备。2 |- i' ?5 d5 Y: `
9 C5 e, h3 A6 a j, [2 R

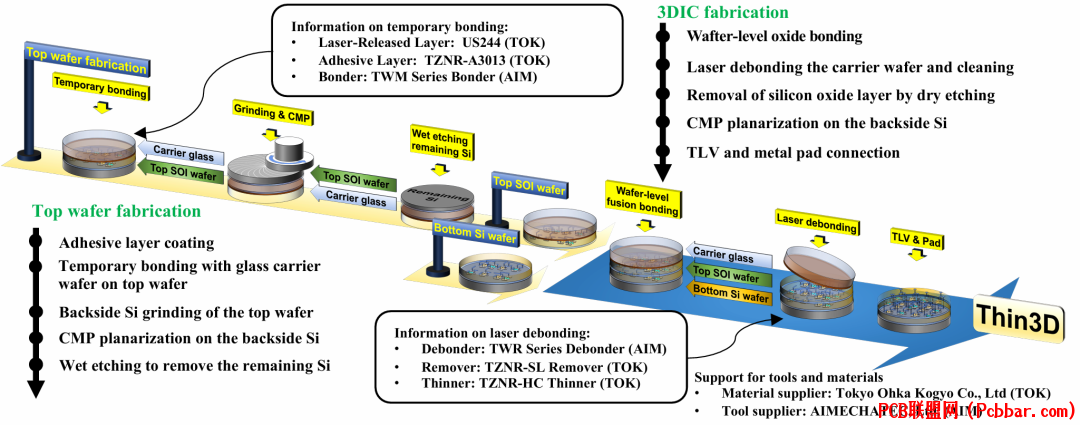

图2：详细的工艺流程图，展示了基于SOI临时键合的超薄晶圆级有源器件转移的各个步骤，包括临时键合、研磨、CMP和最终集成阶段。
& j+ l& ~: u+ Z% E
; Q& o3 D! p+ J* F0 T关键的初始步骤包括在顶部SOI晶圆上沉积1.5微米厚的二氧化硅层以保护器件和连接。随后进行边缘修整和与玻璃载体晶圆的临时键合，接着是精确的背面处理步骤。- _/ Y: E, b- s: o* S
% S% S- ]& d" a d* i' U9 t1 \3- h: ]& A- G/ T M$ K
键合和研磨工艺优化
, j6 r" t. S4 T; `3 I {: `该技术的成功很大程度上依赖于临时键合和研磨工艺的优化。截面分析证实了临时键合的质量，这对后续处理步骤具有重要意义。
3 O+ \9 e$ f6 I! u8 I* J
! [: ~& P" H/ V4 t4 D图3：临时键合的示意图和分析结果，通过SEM和SAT分析展示了优异的键合质量。: m+ P8 ^5 o, ^0 [" |
; b* X% d# ]- W( y

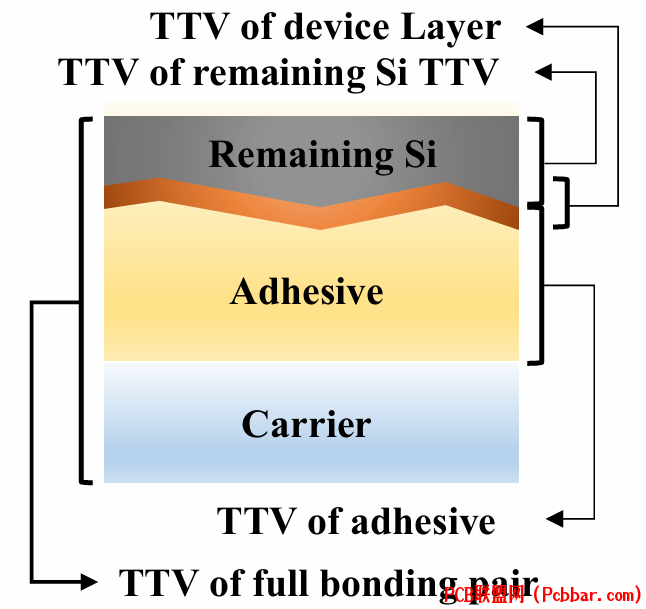

3 G1 U# f4 V6 O) {0 ^* o N图4：展示了键合结构中各层总厚度变化（TTV）的示意图，说明了精确厚度控制的重要性。. g$ E3 t& H$ s7 s8 S; J
& J. U" ]3 o, S9 G

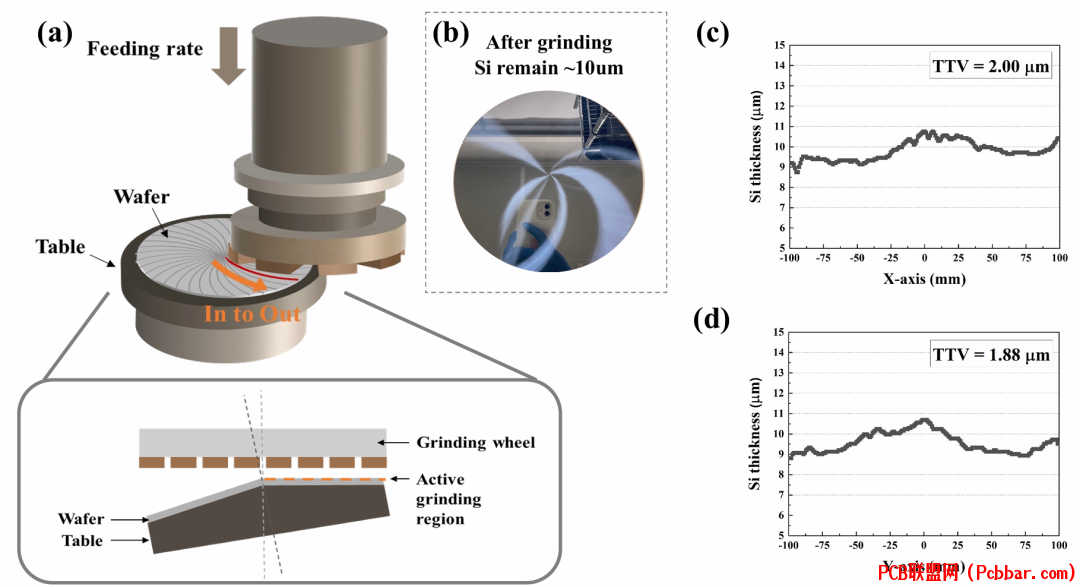

1 s3 o$ N* ]$ h图5：研磨工艺和研磨后剩余硅的TTV测量的综合图示，展示了研磨设置和产生的厚度变化。 ] E- S y: w
2 @# ?; x' s: q- W4 _( Y5 |9 t& K
4
7 L* |; {, `! p# B+ e8 s( Y& C4 j表面处理和硅去除, ?: t% G1 G E* u6 D& E2 u$ g: P
研磨后的表面处理对于获得最佳结果非常重要。该工艺包括CMP和专门的湿法刻蚀步骤，以确保适当的硅去除和表面准备。
! x) K4 d, i# ^
9 _1 p2 z! B& b: M; @3 k

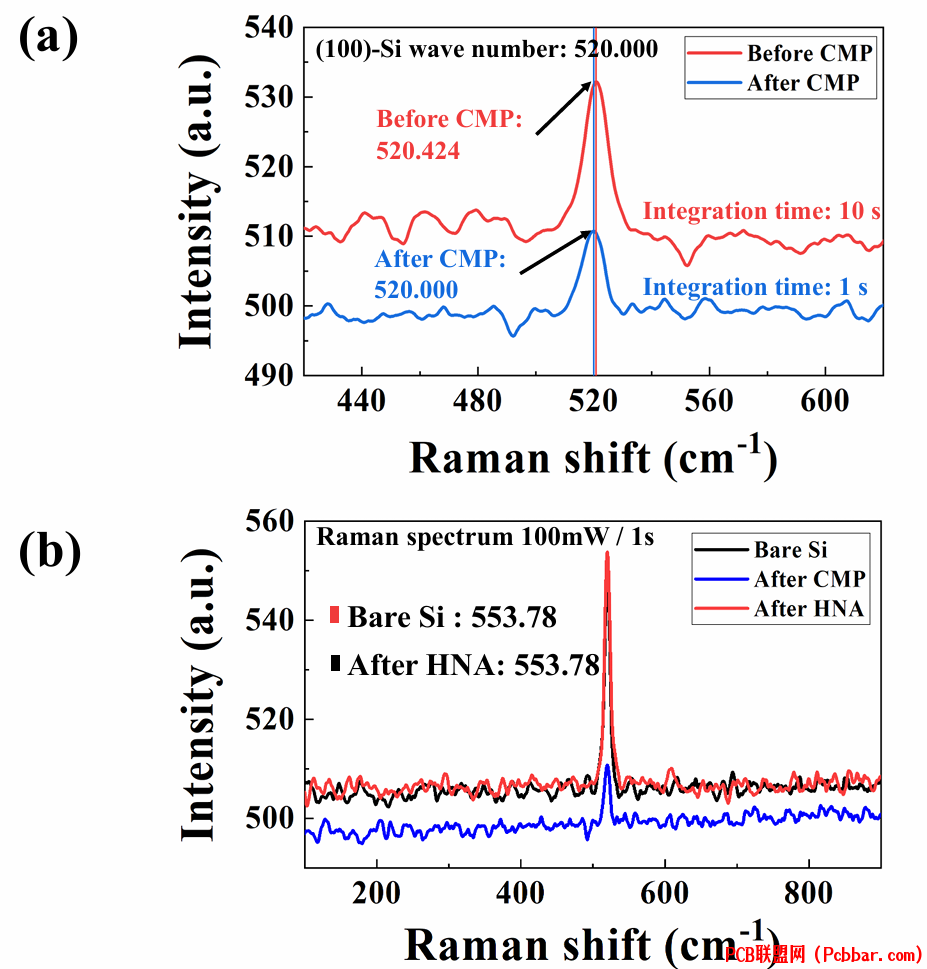

图6：拉曼光谱分析结果，显示了CMP前后的应力释放和HNA刻蚀后的表面取向去除，证明了表面处理工艺的有效性。
: Y8 b. Q6 v' Y9 ?+ F% ~9 B" [0 d6 Y/ l0 k5 f
) T% G5 B; M. R6 c1 K

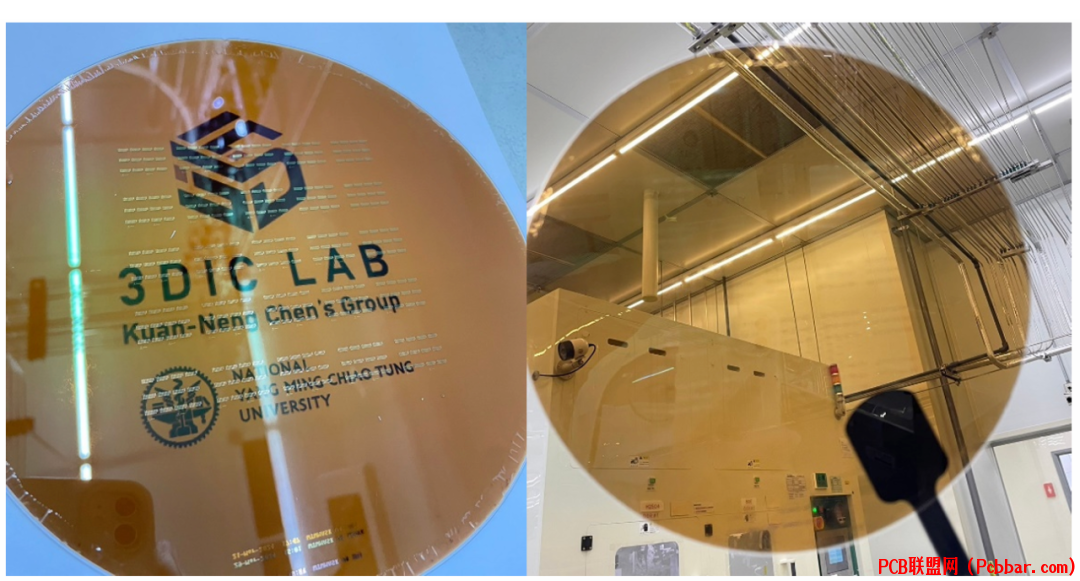

图7：通过湿法刻蚀完全去除背面硅后的透明顶部晶圆图像，棕色表示粘合层。
. d* D" B$ z7 F) I$ j. F1 F" K6 C6 x7 R* v2 _) D
5
+ u' x' i" v% L9 l% N! B电学性能和集成结果3 T* l$ r1 P* M+ s6 e
集成器件的电学性能展示了这种方法的有效性。详细分析表明，器件特性在集成工艺前后的变化很小。, r' ^0 C/ a3 Y2 k
8 N; d1 p6 l( h/ C图8：光学显微镜图像显示了晶圆级融合键合后顶层和底层的精确对准。
7 A1 m, p8 f) S+ e4 R
0 }+ Q& k1 R" b; [) |1 ]
* W& ]7 p. ]1 k. S5 U* H图9：双层结构的截面视图，展示了超薄器件转移的成果。
1 x: v# L3 b, `2 p9 k( [9 z- w) b' F) }2 @" x+ P
6
6 o3 ^8 v: w/ P( y热管理和系统集成
9 E" X+ I; L) }实施包括通过单元级热感知层分区和布局的先进热管理策略。这种方法显著降低了峰值温度并优化了整体系统性能。+ H, r3 a/ R. D4 K+ z" g* o

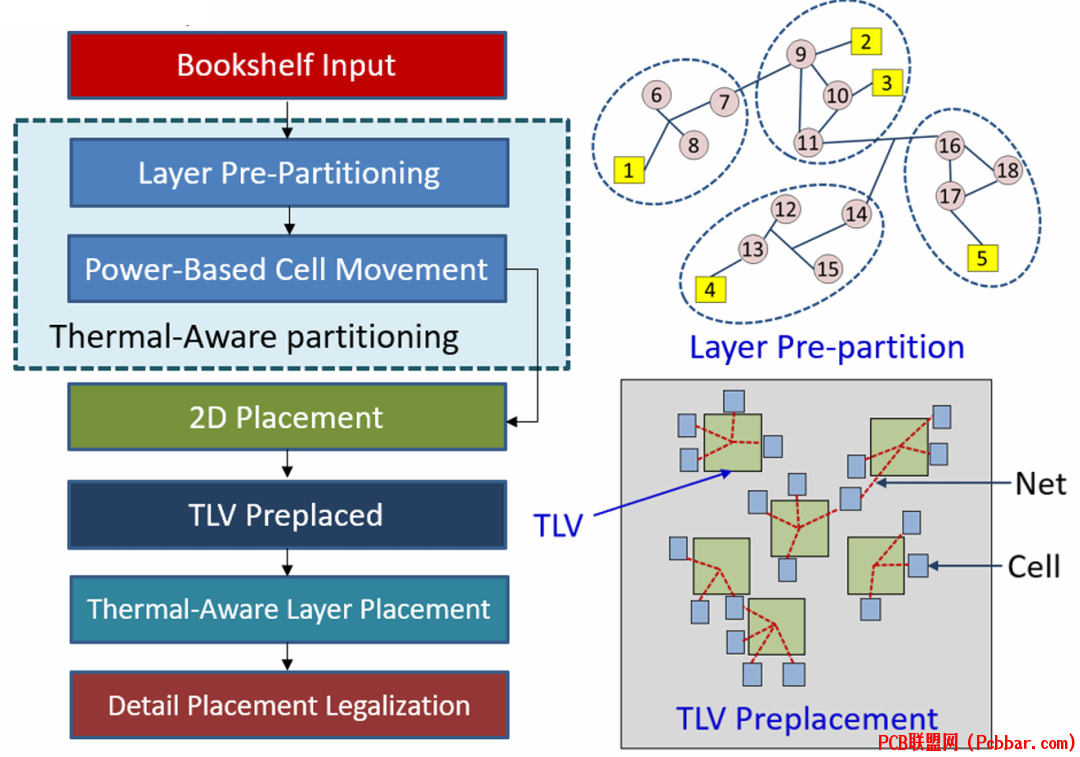

$ H( v; P% t$ u! I3 v5 _图10：单元级热感知层分区和布局策略的详细图示，展示了流程和优化方法。4 N. [3 n, U" C
# O( z. \5 O$ c$ p* g结果表明，这种创新方法成功实现了亚微米级别的层间厚度，对准偏差小于1微米。电学性能在整个集成过程中保持稳定，而热管理策略有效降低了芯片温度7.5%。这项技术在高密度3DIC制造领域取得了显著进展，将优异性能与可靠制造工艺相结合。) {0 y4 u ]3 C. n
0 b' ?% _6 }5 o1 u# ^: n' k参考文献1 G/ ?& T8 O0 t$ U) N; w3 c/ X
[1] B. -J. Shih et al., "Precise Alignment in Ultra-Thin () A& u5 a$ M) r3 K B; n
END& i' ]( H) n% L; K* \* g
