好消息！Simbeor 汉化版已发布！信号完整性仿真终于有了中文界面！

MATLAB画图 · 发表于前天 17:09

一板成功专栏的配套电磁信号完整性仿真工具 Simbeor THz 2024.02 已更新到官方2025年3月21号发布的最新版本，并新增了专栏独家制作的为方便国内工程师学习使用的中文汉化版软件以及中文教程。


专栏订阅用户个人学习版安装包下载以及安装说明请访问链接：https://www.mr-wu.cn/courses/right-the-first-time-for-high-speed-pcb-design/lesson/simbeor-software-download-and-installation-guide/Simbeor软件的中文操作手册正在逐步更新中

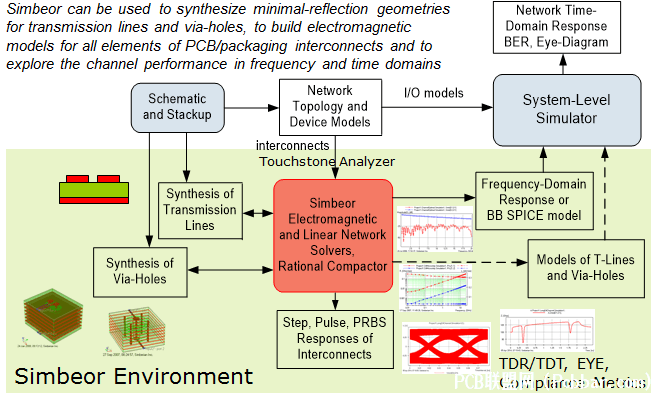

后续专栏中会加入更多的汉化软件，包括Siwave、Ansys电子桌面、CST Studio Suite 以及CAM 350等专栏配套课程讲解用到的工具软件都会提供中文汉化版的软件和配套的中文教程。Simbeor 软件简介Simbeor 是行业首款经过测量验证的电磁信号完整性软件，专为 6 - 100 Gb/s 及以上通信链路的 PCB 和封装互连物理设计而打造。它是一站式解决方案，覆盖互连预算探索（高级叠层规划与布局前分析）、设计验证（布局后分析）、电介质与导体粗糙度模型识别，以及宏建模等全流程任务。

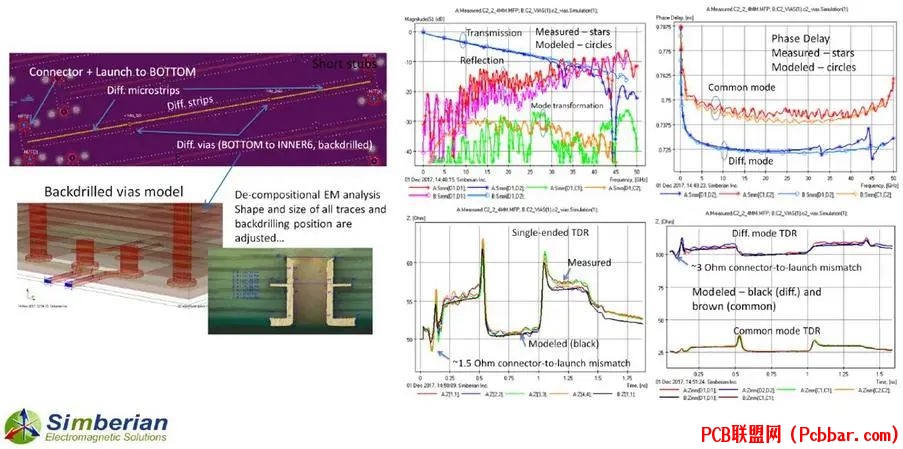

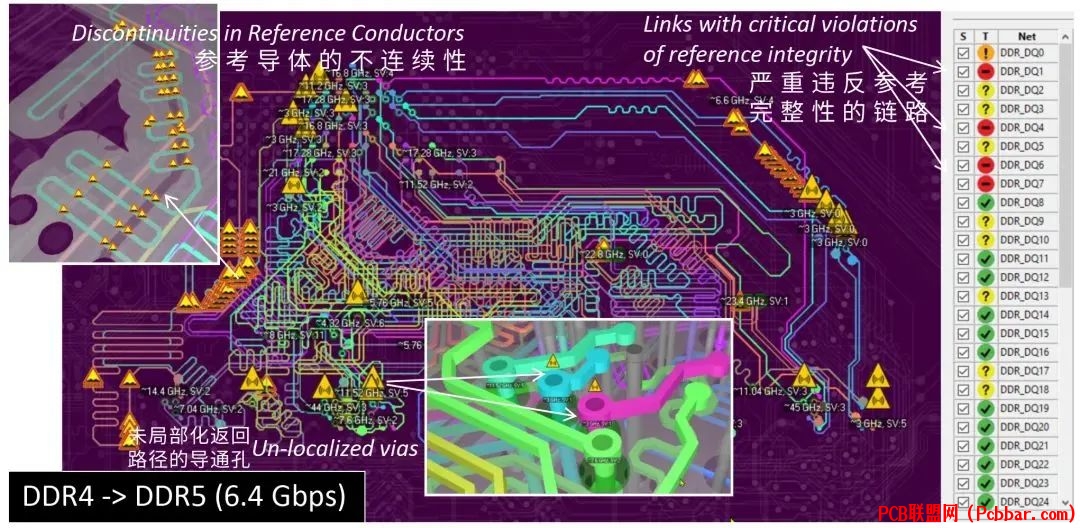

Simbeor 的应用领域PCB 与封装互连通用信号完整性分析基于仿真的高级电气规则检查（ERC）过孔、元件焊盘及完整链路的布局前分析与优化采用快速电磁（EM）和 3D 电磁模型的自动化布局后分析无需 IBIS 模型的合规性分析：S 参数、损耗、反射、串扰、TDR/TDT、脉冲响应、单比特 / 符号响应（SBR/SSR）、眼图电介质与导体粗糙度模型识别SerDes 通道设计（串行接口）标准合规性指标（IL、RL、ILD、PSXT、MDXT、ICR、ICN）通道工作裕度（COM）—— Simbeor + 一板成功专栏工具集支持基于 IBIS AMI 的误码率（BER）—— Simbeor + 一板成功专栏工具集支持DDRx / 内存接口设计（并行接口）延迟、反射、链路相似性分析基于 IBIS 模型的分析 —— Simbeor + 一板成功专栏工具集支持射频、混合、微波与毫米波集成电路（MIC/MMIC）及 MEMS 无源元件平面带状线、槽线及混合传输线、周期性结构与不连续性滤波器、功分器 / 合成器、定向耦合器、开关、衰减器等放大器与振荡器的无源元件（如电感、电容、电阻等）平面天线几乎无限制的频率带宽已通过 10 KHz 至 50 GHz 测量验证


Simbeor求解器与算法Simbeor 3DML?—— 多层结构全波 3D 分析工具：
混合求解器（线方法 + Trefftz 有限元 + Method of Simultaneous Diagonalization（去嵌入））
分析具有高频（非 TEM）色散和各向异性的不连续性结构与传输线（任意平面横截面）
Simbeor 3DTF?—— 首款基于 Trefftz 有限元的全波 3D 分析工具
Simbeor SFS?—— 独特准静态场求解器，适用于大传输线横截面（任意平面横截面）：
矩量法（MoM），支持所有色散各向同性材料与导体粗糙度模型
线性网络求解器—— 基于端口的电路分析，含 7 种频域 / 时域求解器（支持基于 Y/S 参数的超大型多端口网络稀疏求解），可提取 GMS 参数、测试夹具 S 参数并去嵌入
Rational Compactor?—— 将离散 S 参数模型转换为频率连续有理宏模型，确保频域 / 时域分析一致性
Simbeor的内置分析工具SI 合规性分析器?—— 支持布局前、布局后及多板 SI 合规性分析，含交互式图表与 Lua 自动化
合规性浏览器?—— 浏览与报告合规性分析器结果

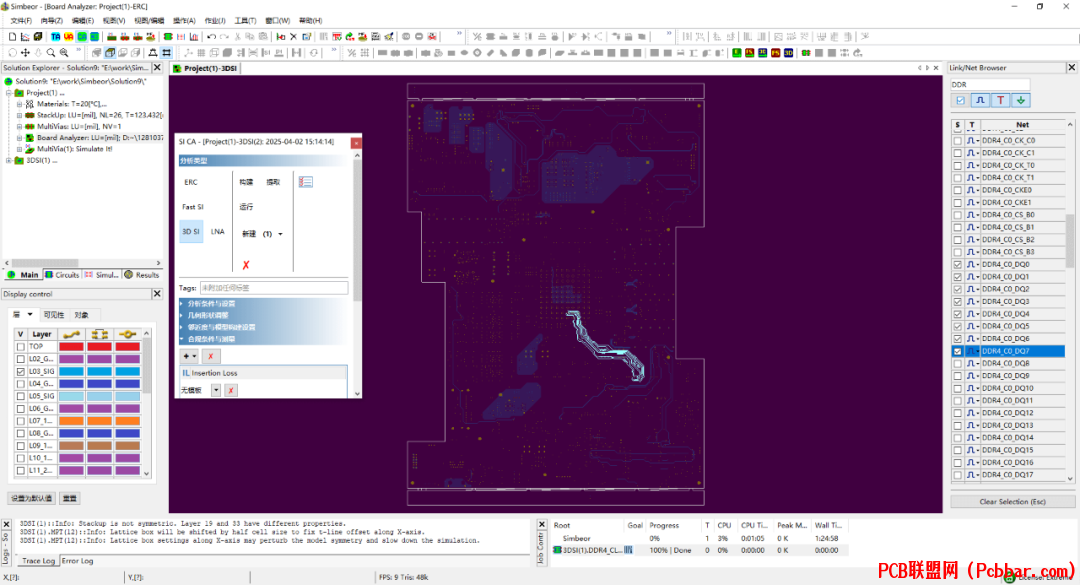

电路板分析器?—— 布局后分解式电磁分析（含 SI 合规性分析器）
传输线向导—— 快速合成任意单端 / 差分线几何（带状线、微带线、共面波导等）
过孔分析器?—— 快速合成过孔与焊盘几何
Touchstone 分析器?——S 参数图表显示、质量验证与有理宏建模
几何编辑器—— 多层电路布局前及布局后后分析
线性网络编辑器—— 绘制 / 编辑多端口网络（链路路径模型）
SiTune?—— 材料模型、结构与线性网络优化
电路板几何转换器—— 支持 ODB++、HyperLynx hyp 文件、allegro brd/mcm等设计项目的导入
违规浏览器?——EMSAT 规则检查器的违规查看器
眼图分析器?—— 眼图指标计算与对比
ICN 分析器?—— 集成串扰噪声计算与合规模板的快速对比
交互式图表—— 绘制传输线模态参数、RLGC (f)、S 参数、10G/25G 合规指标、TDR/TDT、眼图等



如何订阅「pcb设计一板即成功专栏」

请访问吴川斌的博客页面：


https://www.mr-wu.cn/courses/right-the-first-time-for-high-speed-pcb-design/
在线支付即可完成订阅，专栏的文章可在线浏览，并配套有专属开发的工具免费使用，一次付费长期有效。
最后，再次感谢大家的支持和鼓励
