高效阅读Datasheet：嵌入式工程师的必备技能

无际单片机编程

关注公众号，回复“入门资料”获取单片机入门到高级开挂教程
开发板带你入门，我们带你飞

文 | 无际（微信:2777492857）
全文约4783字，阅读大约需要 10 分钟
道友，请放下手中的烙铁和示波器，咱们今天不聊代码，不焊板子，来谈谈一项看似基础却能决定你功力深浅的核心技能——阅读Datasheet。

没错，就是那本厚得能当板砖、密密麻麻全是英文和图表的“天书”。

我知道，一提到Datasheet，不少朋友可能眼前一黑，心里嘀咕：“这玩意儿，不就是用到啥查啥嘛？需要‘高效’阅读？”更有甚者，可能常年依赖厂商提供的库函数和图形化配置工具，觉得Datasheet只是个“备胎”，用到再说。

如果你是这么想的，那咱们想法其实是一致的，哈哈。

不过在嵌入式的世界，Datasheet就是芯片的“户口本”、“说明书”、“能力清单”外加“避坑指南”四合一，是工程师挥之不去的阴影。

忽略它，轻则功能实现磕磕绊绊，效率低下；重则项目翻车，硬件冒烟，一地鸡毛。

?为啥你的串口通信总是丢数据？是不是波特率配置的寄存器里，某个关键的 M 位理解错了？
?为啥你的 ADC 采样值总是不准？是不是参考电压选择、采样时间设置没看仔细Datasheet的要求？
?为啥你的低功耗模式总也降不下去？是不是某个外设的时钟没在休眠前关掉，而Datasheet明明在角落里提了一句？
?为啥照着库函数配了半天，硬件就是没反应？是不是库函数有个隐藏的Bug，或者某个需要手动配置的特殊寄存器，它压根没管？

这些问题的答案，十有八九，就静静地躺在那本你可能“敬而远之”的Datasheet里。

依赖库函数和代码示例，你可能能完成60%的工作；但要解决那剩下的40%疑难杂症，实现性能优化，甚至做出真正稳定可靠的产品，Datasheet是绕不过去的坎。

那么，面对这动辄几百上千页的“巨著”，我们凡人该如何高效地“修炼”呢？别急，今天就传授你一套“降龙十八掌”之“Datasheet阅读心法”，让你告别盲目翻阅，精准打击，效率飙升！

第一式： 摸清Datasheet的套路

在你一头扎进具体章节之前，先花点时间了解一下Datasheet的通用结构。虽然不同厂商、不同类型的芯片（MCU、Sensor、电源IC等）在细节上有所差异，但大体框架是相似的。这就像打游戏前先看地图，知道哪里是新手村，哪里是高级副本区。

一本典型的MCU Datasheet通常包含以下几个核心部分：

1. 封面/概述 (Cover Page / Overview / Features)
?看点: 芯片型号、核心类型（ARM Cortex-M几？）、主要特性（主频、Flash/RAM大小、外设种类和数量）、工作电压、封装类型。


?作用: 快速判断这颗料是不是你想要的。就像相亲看照片和基本资料，第一印象很重要。这里的信息通常高度浓缩，是市场宣传的重点。

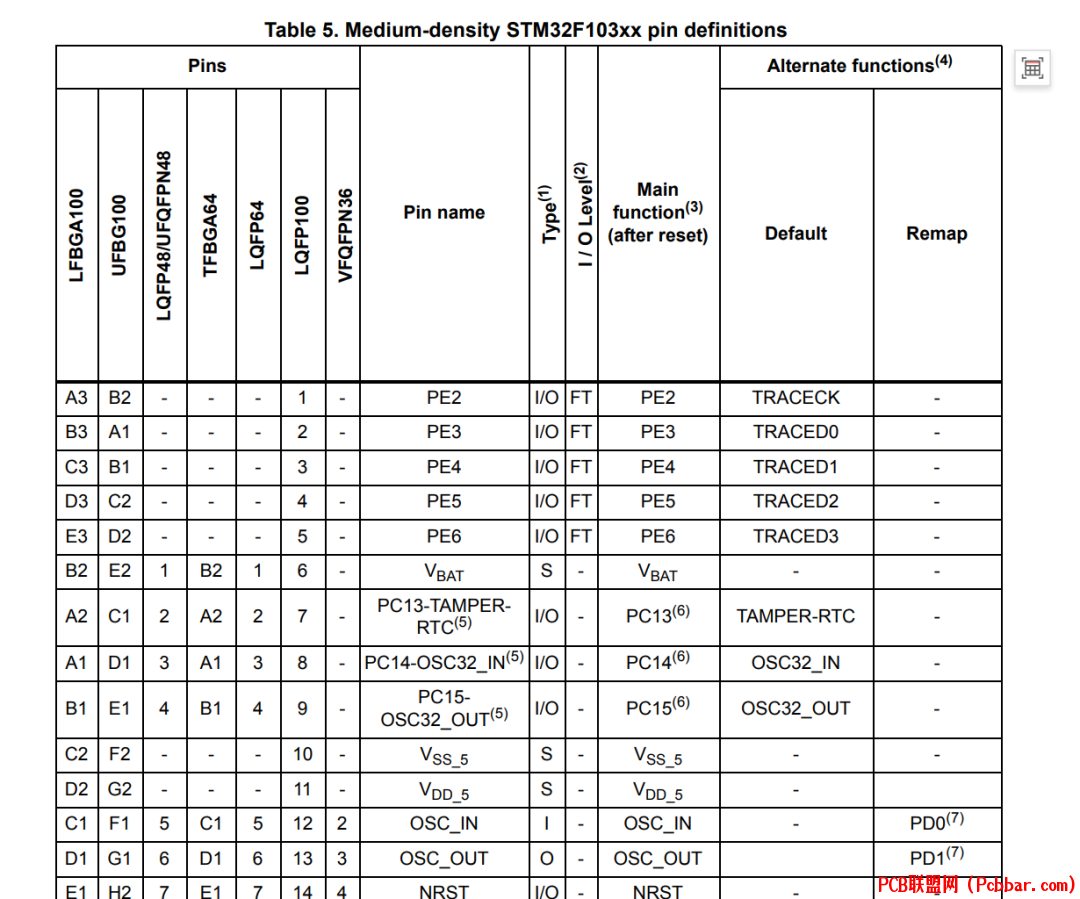

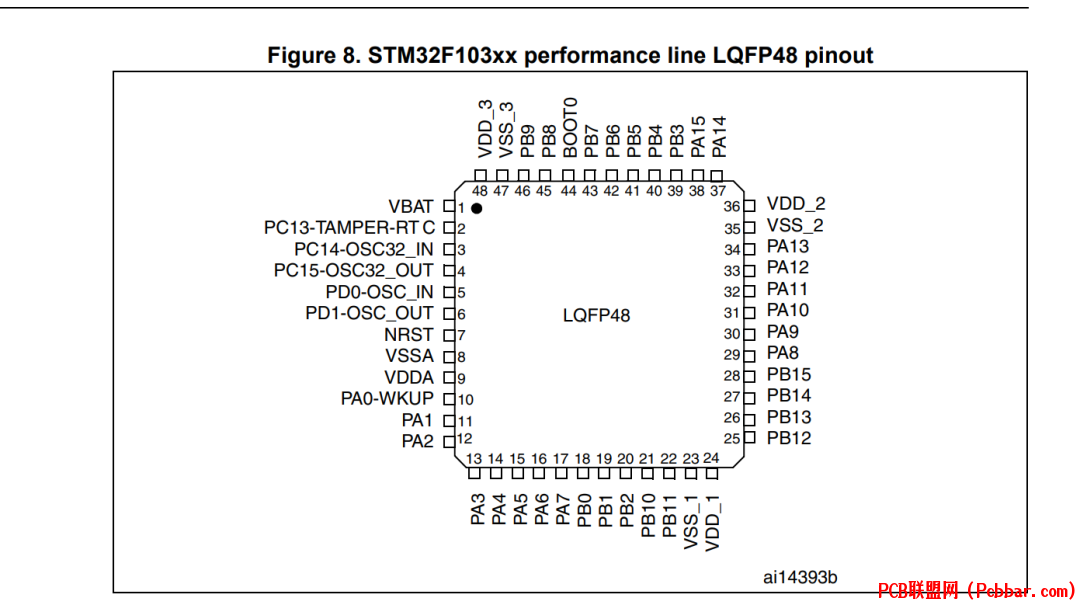

2. 引脚定义/描述 (Pinout / Pin Description)
?看点: 芯片的“手脚”长什么样，每个引脚叫啥名，有啥功能（GPIO、电源、时钟、特定外设功能等），是否有复用功能。





?作用: 硬件工程师画原理图的依据，软件工程师配置引脚复用和功能的起点。这部分务必看仔细，特别是复用功能表，别配错了“频道”。

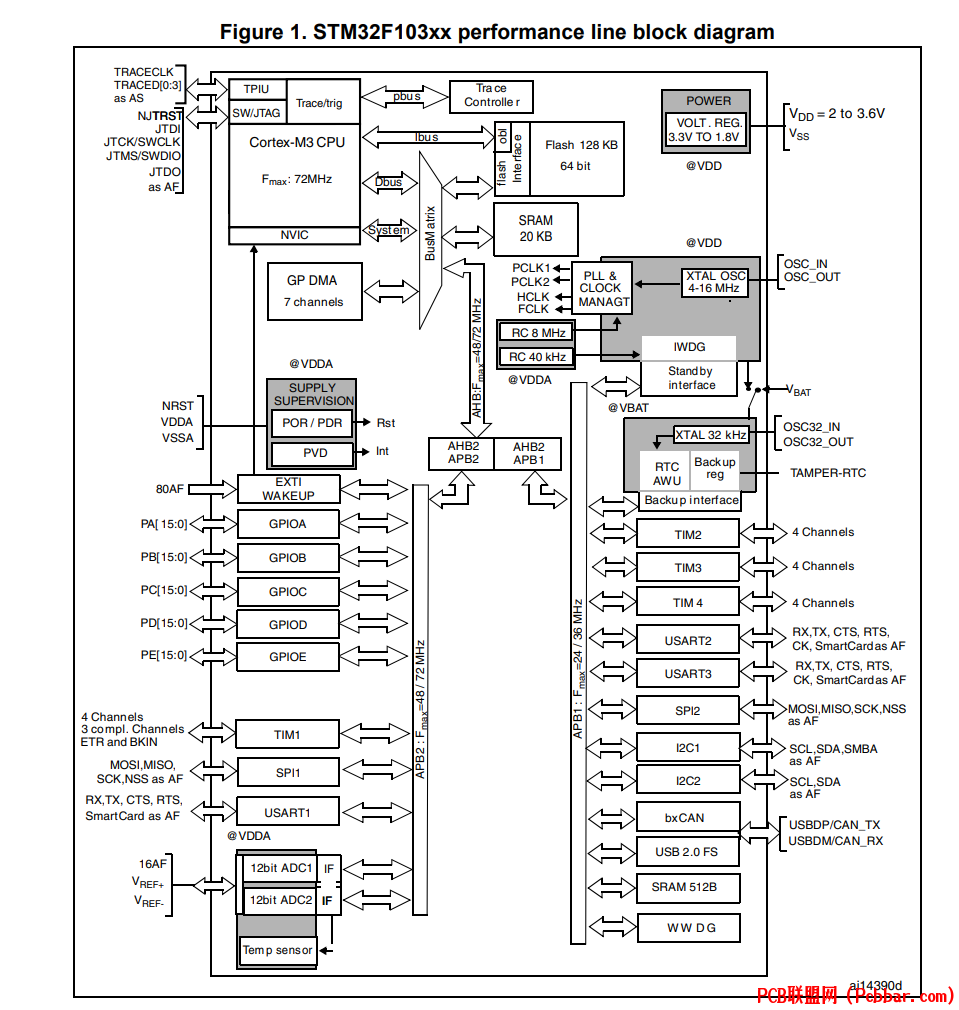

3. 框图 (Block Diagram)
?看点: 芯片内部的“架构图”，展示了CPU核心、内存、总线（AHB, APB）、各种外设以及它们之间是如何连接的。


?作用: 建立对芯片整体结构的宏观认识。理解数据流、时钟路径、中断传递等，有助于你从系统层面思考问题。这张图建议打印出来贴墙上，时常瞻仰。

4. 内存映射 (Memory Map)
?看点: Flash、RAM、外设寄存器等在地址空间中的分布。每个外设的基地址是多少。

?作用: C语言访问寄存器（无论是直接地址访问还是通过结构体指针）的基础。理解内存分区有助于调试内存相关问题。

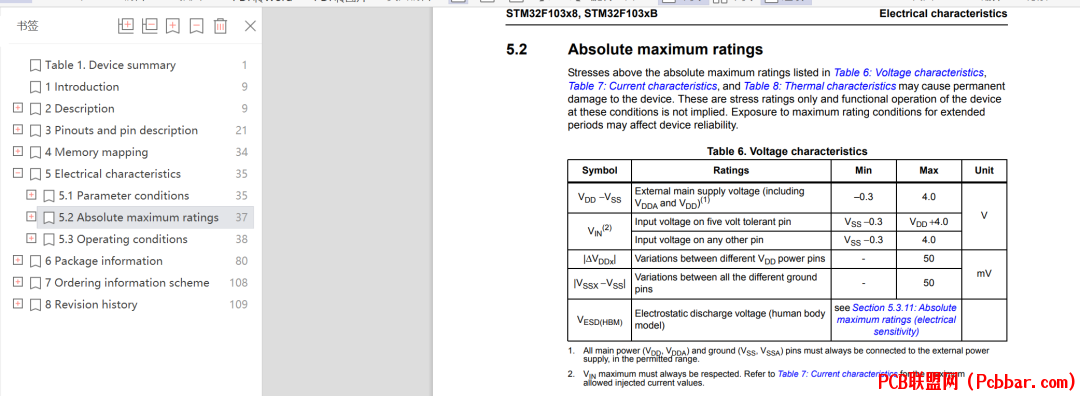

5. 电气特性 (Electrical Characteristics)
?看点:
?绝对最大额定值 (Absolute Maximum Ratings): 芯片能承受的极限电压、电流、温度。超过这个值，芯片随时可能“原地爆炸”（物理或功能上），请务必敬畏！
?推荐工作条件 (Recommended Operating Conditions): 芯片保证正常工作的电压、温度范围。设计和使用时应确保在此范围内。
?DC/AC特性: 功耗（不同模式下）、IO引脚的输入/输出电压阈值、驱动能力、时钟频率范围、时序参数（建立时间、保持时间等）。


?作用: 硬件设计的关键依据，也关系到软件配置（如时钟频率设置）和低功耗设计。软件工程师虽然不用精通所有时序，但至少要关注工作电压、频率和功耗部分。

6. 时钟系统 (Clock System / RCC)
?看点: 芯片有哪些时钟源（内部高速/低速、外部晶振、PLL），时钟如何分配给CPU和各个外设，如何配置时钟频率。

?作用:芯片的“心脏”！ 所有同步操作的基础。配置错了，整个系统可能瘫痪或工作不正常。必须理解时钟树和相关配置寄存器。

7. 复位 (Reset)
?看点: 有哪些复位源（上电复位、看门狗复位、软件复位等），复位后芯片状态和寄存器的默认值。

?作用: 系统启动和异常处理的基础。了解复位后的默认状态对于初始化代码的编写至关重要。很多Bug就是因为没考虑到某个寄存器的复位值不是你期望的那样。

8. 电源管理 (Power Management / Low Power Modes)
?看点: 芯片支持哪些低功耗模式（Sleep, Stop, Standby等），如何进入和唤醒，不同模式下的功耗和唤醒时间。
?作用: 对于电池供电或对功耗有要求的应用极其重要。

9. 中断/事件系统 (Interrupts / Events / NVIC for ARM Cortex)
?看点: 有哪些中断源，中断向量表，中断优先级如何配置，中断控制器（如NVIC）的功能。
?作用: 实时响应外部事件的核心机制。理解中断流程和配置对于编写高效可靠的嵌入式系统至关重要。

10. 外设章节 (Peripheral Chapters - GPIO, UART, SPI, I2C, Timers, ADC, DMA, etc.)
?看点:这是软件工程师花费时间最多的地方！ 每个外设通常会包含：
?特性/概述 (Features/Overview): 这个外设能干啥，有啥主要功能和模式。
?功能描述 (Functional Description): 详细解释工作原理、不同模式的操作流程。往往配有状态机图或流程图。
?寄存器描述 (Register Description):核心中的核心！ 列出所有控制该外设的寄存器，每个寄存器的地址偏移、名称、位域 (Bit Fields) 划分、每个位/字段的功能描述、读写属性 (R/W/RW/RC_W1等，**必须看懂这些缩写！**)、以及**复位值 (Reset Value)**。
?时钟/电源需求: 该外设需要哪个时钟源，如何使能时钟。
?中断/DMA请求: 该外设能产生哪些中断或DMA请求。
?初始化/配置步骤: 通常会给出一个典型的配置流程或代码示例（虽然有时示例很简单或不完整）。

?作用: 指导你如何配置和使用每一个具体的外设。

11. 封装信息 (Packaging Information)
?看点: 芯片的物理尺寸、引脚排列、推荐焊盘布局。
?作用: 主要给硬件工程师画PCB用。

12. 订购信息 (Ordering Information)
?看点: 不同型号的具体区别（如Flash大小、温度等级）和对应的订购代码。
?作用: 采购时别买错了。

13. 勘误表 (Errata Sheet)
?看点:极其重要！极其重要！极其重要！（重要的事情说三遍）列出了已知的设计缺陷、文档错误以及规避方法 (Workaround)。

?作用:救命稻草！ 如果你发现某个功能死活不对劲，或者现象与Datasheet描述不符，第一时间去查勘误表！很多时候你调试到怀疑人生的Bug，其实是芯片本身的“锅”，并且官方已经给出了解决方案。忽略勘误表，你可能会浪费大量时间在追逐一个“幽灵”Bug上。


第二式： 带着目的去阅读

了解了Datasheet的结构，下一步就是告别“大海捞针”式的盲目阅读。

没人指望你把整本Datasheet背下来（除非你是芯片设计者本人或者准备去面试FAE）。高效阅读的关键在于：明确你的当前任务，然后直奔主题。

心法口诀：
1.明确目标: 我现在要干什么？是初始化GPIO？配置UART？实现一个PWM输出？还是解决某个特定的Bug？

2.定位章节: 根据目标，快速定位到相关的章节。比如配置串口，就去找 UART 或 USART 章节；控制引脚，就找 GPIO 章节；系统时钟问题，找 Clock System 或 RCC。

3.先宏观后微观:
?读概述 (Overview/Features): 快速了解这个外设是干嘛的，有哪些主要模式和能力。别一上来就扎进寄存器。
?看框图 (Block Diagram): 如果有内部框图，看一下，理解其工作原理和数据流。
?理解功能描述 (Functional Description): 搞清楚你想使用的模式是如何工作的。比如，UART的异步模式、同步模式、中断收发、DMA收发等，先理解概念。
?找配置流程 (Initialization/Configuration Steps): Datasheet通常会提供一个典型的配置步骤或流程图。这是极好的起点。

4.聚焦寄存器 (Register Description):
?根据配置流程和功能描述，找到你需要操作的关键寄存器。
?仔细阅读每个相关位域 (Bit Field) 的描述！ 理解它的作用、可选值、读写属性（只读？只写？读写？写1清零？）。
?特别关注复位值 (Reset Value)！ 很多时候，你只需要修改与默认值不同的位。了解复位值能帮你简化初始化代码，也能在调试时快速判断寄存器状态是否正确。
?注意那些标有 "Reserved" 的位，通常要求写0或保持复位值，不要乱动。

5.交叉引用: 一个功能的实现可能涉及多个章节。比如配置一个外设的引脚，你需要看 GPIO 章节（配置引脚模式、复用功能），还要看具体外设章节（使能外设时钟、配置外设参数），甚至还可能涉及 Clock System（配置外设时钟源和频率）和 Interrupt（配置中断）。

要学会在不同章节间跳转查找信息。PDF阅读器的搜索功能（Ctrl+F）是你的好朋友，善用关键词（寄存器名、信号名、特定术语）进行搜索。

6.关注时序图 (Timing Diagrams): 对于需要精确时序控制的操作（如SPI/I2C通信、某些传感器的读写），时序图至关重要。要能看懂建立时间 (Setup Time)、保持时间 (Hold Time)、时钟周期等参数，确保你的软件操作满足硬件要求。

7.实例代码/应用笔记 (Example Code / Application Notes): Datasheet末尾或官网上通常会提供应用笔记和代码示例。这些是极好的参考，能帮你快速上手。但切记：不要盲目复制粘贴！一定要结合Datasheet理解代码为什么要这么写，它配置了哪些寄存器，解决了什么问题。库函数同理，它是工具，不是黑盒。有能力时，尝试去理解库函数内部是如何操作寄存器的。


第三式：做一个积极的阅读者

阅读Datasheet不是被动接收信息，而是一个主动思考和理解的过程。

?问问题: "这个位为什么要这样设置？""如果设置成另一个值会怎么样？""这个模式和那个模式有什么区别？""这个时序要求意味着什么？"

?做笔记: 使用PDF高亮、注释工具，或者准备一个笔记本，记录下关键寄存器、配置步骤、注意事项、以及你遇到的疑问和理解。好记性不如烂笔头（或者好键盘）。

?画简图: 对于复杂的逻辑，比如时钟树、中断处理流程，尝试自己画一个简化的图，加深理解。

?动手实践: 理论结合实践是最好的学习方式。看完一部分配置，立刻在开发板上写代码验证一下，看看效果是否符合预期。遇到问题，再回头查Datasheet，形成闭环。

?对比学习: 如果你在使用同一系列的不同型号MCU，或者不同厂商的同类外设，可以对比它们的Datasheet，看看设计思路的异同，这有助于你触类旁通，理解更深层次的设计哲学。


第四式：别忘了你的“护身符”

再次强调：务必养成先查勘误表 (Errata Sheet) 的习惯！

时机：
?在项目开始选型后、开始详细设计前，以及遇到任何难以解释的奇怪问题时。

方法：
?去芯片厂商官网下载对应型号的最新勘误表。通常它会列出勘误项的ID、影响的芯片版本、问题描述、以及最重要的——规避方案。

心态：
?不要觉得芯片有Bug就是质量差。现代芯片极其复杂，有点小瑕疵在所难免。


总结：从“看见”到“看懂”，再到“用好”
高效阅读Datasheet，绝非一朝一夕之功，它需要耐心、细心，更需要正确的方法和持续的实践。它可能不像写出炫酷算法那样有成就感，但这项“内功”却实实在在支撑着你走的每一步。

当你能：
?快速定位所需信息；
?准确理解寄存器位域的含义和影响；
?看懂时序图和状态机；
?结合勘误表规避硬件陷阱；
?甚至能从Datasheet的字里行间读出设计者的意图和权衡...

那么恭喜你，你已经从一个仅仅“会用库”的初级工程师，向着能够真正驾驭硬件、排查疑难杂症、做出稳定高效产品的资深工程师迈进了一大步。

所以，别再把Datasheet当成“洪水猛兽”了。把它看作是你探索嵌入式世界的藏宝图，每一次深入阅读，都是一次寻宝之旅。

现在，深吸一口气，打开那本让你“又爱又恨”的PDF，开始你的高效阅读修炼吧！祝你“功力”大增，Bug退散！
