引言
  o$ u5 v# q/ r0 F
. _0 R/ ~  \' I6 X随着人工智能(AI)、机器学习(ML)和高性能计算(HPC)的快速发展,数据中心对高密度、低功耗的光学互连技术需求日益增长。Nubis Communications作为一家专注于光通信技术的创新企业,凭借其突破性的XT1600光学引擎,正在重新定义数据中心的互连方式。本文将从公司背景、核心技术、团队实力以及市场应用等方面,全面解析Nubis Communications及其XT1600光学引擎的行业地位和市场潜力。
9 _$ a9 z9 G! b公司背景:致力于解决数据中心I/O瓶颈
: Y  V& }6 W' l- R9 D
3 _% n1 O  S$ Y* Q; CNubis Communications成立于2020年,由光通信领域的权威专家Peter Winzer博士创立。公司专注于开发高密度、低功耗的光学互连技术,旨在解决数据中心日益严重的I/O瓶颈问题。Nubis的技术创新涵盖硅光子学、电子封装和制造等多个领域,其产品被广泛应用于AI/ML集群和数据中心。& S* X+ n0 z% u. |4 v1 V4 s% T

# h3 c: G/ L) ]4 A- h自成立以来,Nubis已获得超过5000万美元的投资,主要投资者包括TDK Ventures和Ericsson Ventures等。这些资金支持不仅为公司提供了研发资源,还帮助其建立了广泛的行业合作伙伴关系,为未来的市场扩展奠定了基础。) O* v1 T: ?3 \' e5 P
XT1600光学引擎:技术创新的核心, i+ g/ f7 D' T1 s: @# v

" ], k7 g& N; k$ N8 qXT1600光学引擎是Nubis Communications的旗舰产品,专为满足现代数据中心和AI/ML集群的高带宽需求而设计。以下是XT1600的核心技术特点:
7 D5 ~+ L  `7 a1. 高密度与高带宽
# t: o3 v1 J- H, a: h总容量:XT1600支持1.6 Tbps的全双工数据传输(1.6 Tbps发送和1.6 Tbps接收),通过16对光纤通道实现。这种高带宽设计能够满足现代数据中心对大规模数据传输的需求。
8 i! l6 L2 G0 V' Q0 f+ c灵活配置:XT1600支持多种配置模式,包括16个独立的100 Gbps全双工通道、4个400 Gbps全双工通道或2个800 Gbps全双工通道。这种灵活性使其能够适应不同的网络架构和应用场景。" H/ A0 v6 ?# V& ^
高密度设计:XT1600的带宽密度达到每毫米500 Gbps,是传统光学解决方案的10倍以上。这种密度改进使其能够在有限的空间内提供更高的互连能力,从而支持更大规模的计算集群。: W5 n$ \: F7 i4 p  V

# i4 W8 ]+ j6 X: A) a2 ]
2. 低功耗与高能效8 x3 I; N- Z" k* f  T7 u$ E
超低功耗:XT1600的功耗低于4 pJ/bit,比传统光学解决方案节能4倍以上。这种能效优势不仅降低了数据中心的能源消耗,还减少了散热需求。' G( h3 w( }  N& Z, r

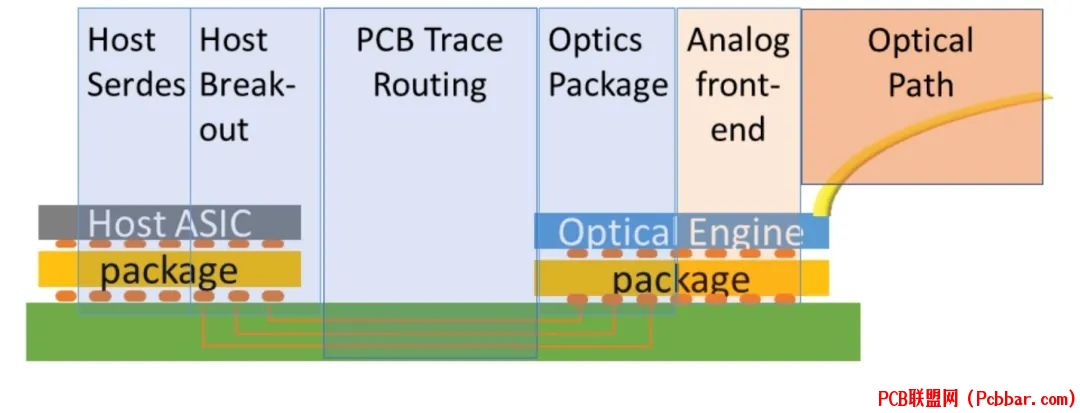

线性光学架构:XT1600采用未重定时的直接驱动架构,直接连接主机ASIC的SerDes接口,无需光学DSP。这种设计显著降低了功耗和延迟,同时简化了系统复杂性。
, {2 ^/ I' `- g! C/ |

/ y) M2 z4 C3 U( K/ f


: @- M6 o3 M0 i% g. {. g6 i
3. 创新架构
1 ^( }( G) z5 \2D光纤阵列技术:XT1600采用专利的2D光纤阵列技术,实现了更高的光纤密度和更高效的光纤耦合。这种技术使其能够支持AI/ML服务器之间的全互联网状连接,满足大规模集群的通信需求。: _# T5 e+ }! H3 I4 m, n8 s( V6 i
支持未来扩展:XT1600目前支持100 Gbps PAM4每通道速率,并为未来的200 Gbps PAM4速率做好了准备。这种前瞻性设计确保了其技术的可持续性。" B- m( @) F# i* n3 j3 r
  q1 |8 j" F4 p$ J" g, v9 o


2 n* j5 @  ^: ~* a2 ]6 p  n# i$ d
团队实力:行业顶尖专家的汇聚
% {# u' K- M) W  R  Q% o
. [# m, c1 V2 P, R. q5 K. ]Nubis Communications的团队由一群经验丰富的行业专家组成,他们在硅光子学、光通信系统和产品商业化方面拥有深厚的积累。
' }  L5 d6 B  l- J* s; _; R
  o. H9 [& ~0 ?1. Peter Winzer(创始人兼首席技术官)% R* ?3 U  u8 v+ ~# w
Winzer博士是光通信领域的权威人物,曾在贝尔实验室领导光纤传输研究,拥有超过500篇科学论文和80多项专利。他的技术专长为Nubis的创新提供了核心驱动力。
5 \3 [9 @( ~, I0 Y+ V: B; ]& M4 r2 V% m
2. Dan Harding(首席执行官)" f5 C7 f, I4 y$ W
Harding先生曾在Broadcom担任市场副总裁,负责以太网NIC和SmartNIC的产品定义和市场推广。他在商业化和市场拓展方面的丰富经验,为Nubis的市场渗透提供了重要支持。2 K. E0 p5 X0 Z4 c5 \
! J* B9 u6 G  ~
3. Guilhem de Valicourt(工程副总裁)) D0 w6 q: W6 J4 t
Valicourt博士是硅光子学和光通信系统领域的专家,曾在IPG Photonics担任首席科学家。他的技术贡献包括超过120篇科学论文和35项专利。. {  e5 ]3 o/ C1 O+ K+ ~

6 F6 B; U" C4 h- \4. Dawit Belete(运营副总裁)3 [; T9 Q( A+ e- v& v
Belete先生在半导体制造和供应链管理方面拥有超过15年的经验,为Nubis的产品量产和供应链优化提供了重要支持。: K' n" S2 h* P$ n2 U
市场应用:解决数据中心的关键痛点( r3 }0 d/ H2 r2 q) R

0 t- j$ C4 c, E8 _XT1600光学引擎在多个实际应用场景中展现了其解决I/O瓶颈的能力:
7 i& \' ^. m; T2 Y7 o. [) v( j) S9 U4 m3 x3 }7 [1 ^# a8 Q
1. 数据中心内的节点互连:XT1600通过其高密度和低功耗设计,显著提升了数据中心内节点之间的通信效率,解决了传统铜缆互连的带宽和距离限制问题。
) ?6 Q5 `' |( j& R' z2. AI/ML集群的扩展:随着AI/ML模型规模的快速增长(每两年增长35倍),计算集群的规模也在不断扩大。XT1600通过其高带宽和低延迟设计,支持AI/ML集群从1K xPU扩展到64K xPU,满足未来计算需求。
/ v8 _8 g8 Q# @+ W3. 分解网络架构:XT1600支持新型分解网络架构,通过光学互连技术实现更长距离的高效通信。这种架构能够显著提升数据中心的灵活性和可扩展性。, O# `$ M, V% u) c  V( w; @
行业认可与未来发展
& M$ j/ ~5 F% d, A3 R4 K( Q- J, q
Nubis Communications的技术和产品已获得行业的高度认可:
. R5 r: A' K% ?$ P9 g行业奖项:XT1600因其卓越的性能和创新性,获得了2024年Lightwave Innovation Reviews的最高评分(5.0分)。
3 Y/ @" ^6 l5 m" ^技术展示:XT1600在多个行业活动中进行了技术展示,包括OFC 2024和DesignCon 2024。
5 a! u6 Z: y' {: b. u未来规划:Nubis计划扩展其产品组合,包括共封装光学(CPO)和其他类型的光学收发器,同时开发支持200 Gbps PAM4速率的技术。
1 j5 Y/ e6 T. q/ M
总结+ n* l5 j+ I+ X; o
5 e: E- j& K7 X: m
Nubis Communications凭借其创新的XT1600光学引擎,成功解决了数据中心的I/O瓶颈问题。其高密度、低功耗和灵活的架构设计,不仅满足了现代数据中心和AI/ML集群对高效通信的需求,还为未来的分解网络架构和大规模计算提供了技术支持。
