AI加持硬件设计：拍照识电路小程序升级了！

好玩的MATLAB

“ 电路识别助手小程序最近进行了升级，现在不仅可以识别原理图、PCB、BOM，还提供了器件详情的链接。不仅可以自己看，还可以保存、分享、帮助到更多工程师。虽然并非专业级别的工具，但是作为工程师的小助手，还是非常不错的！ ”


还没有体验过的小伙伴可以看一下之前的测评：拍照识电路：这个小程序帮您读懂电路图（评测版）。当然，最直接的方法还是直接自己尝试一下，扫描下面的二维码就可以：


小程序可以做什么？
最基本的功能就是拍照识别电路的功能和 BOM。

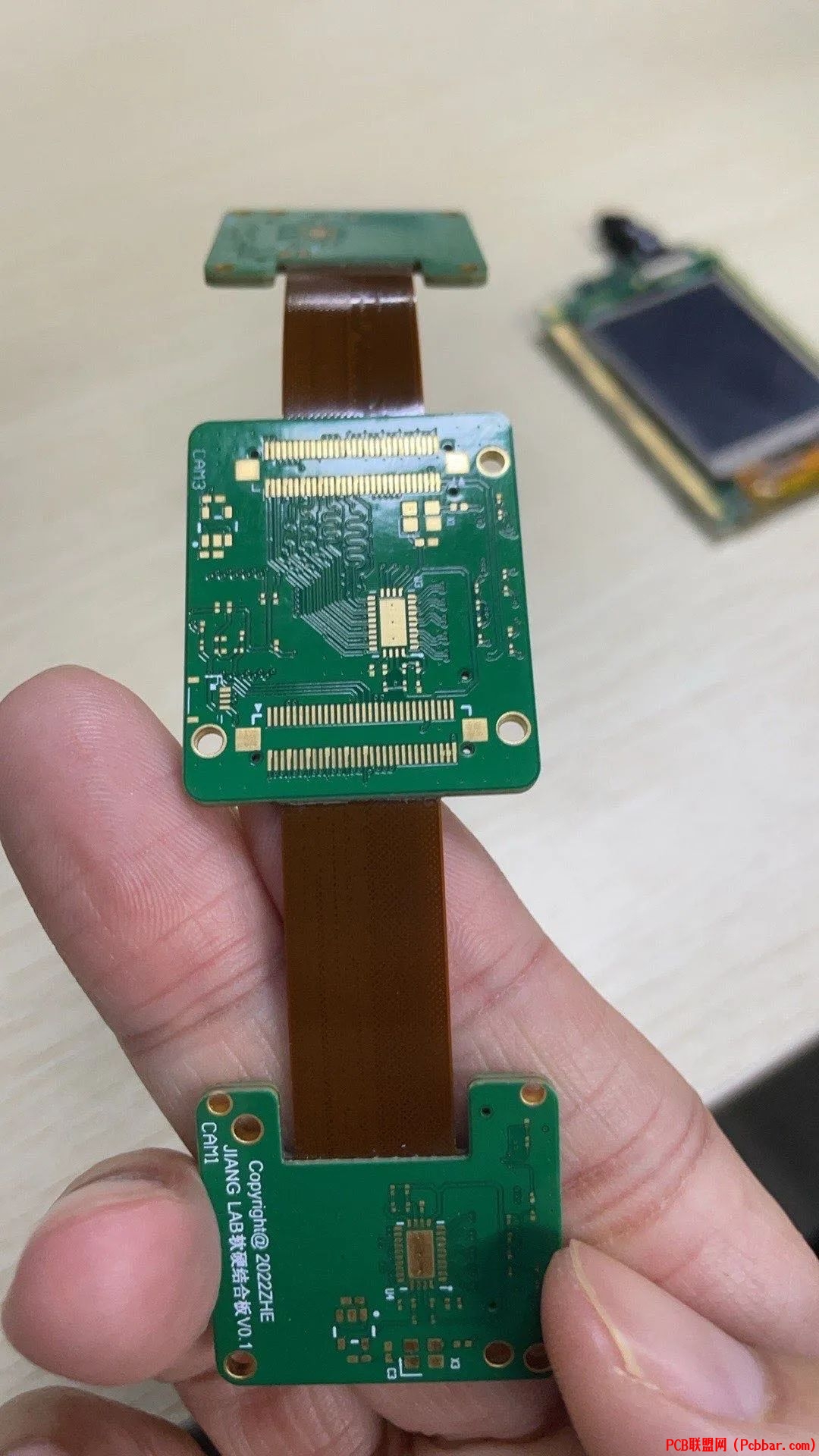

案例一：比如，下面这个图片，没有器件，也缺少丝印信息：

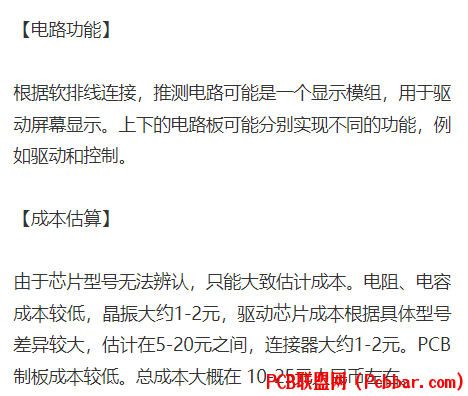

小程序会给出电路功能的推测：

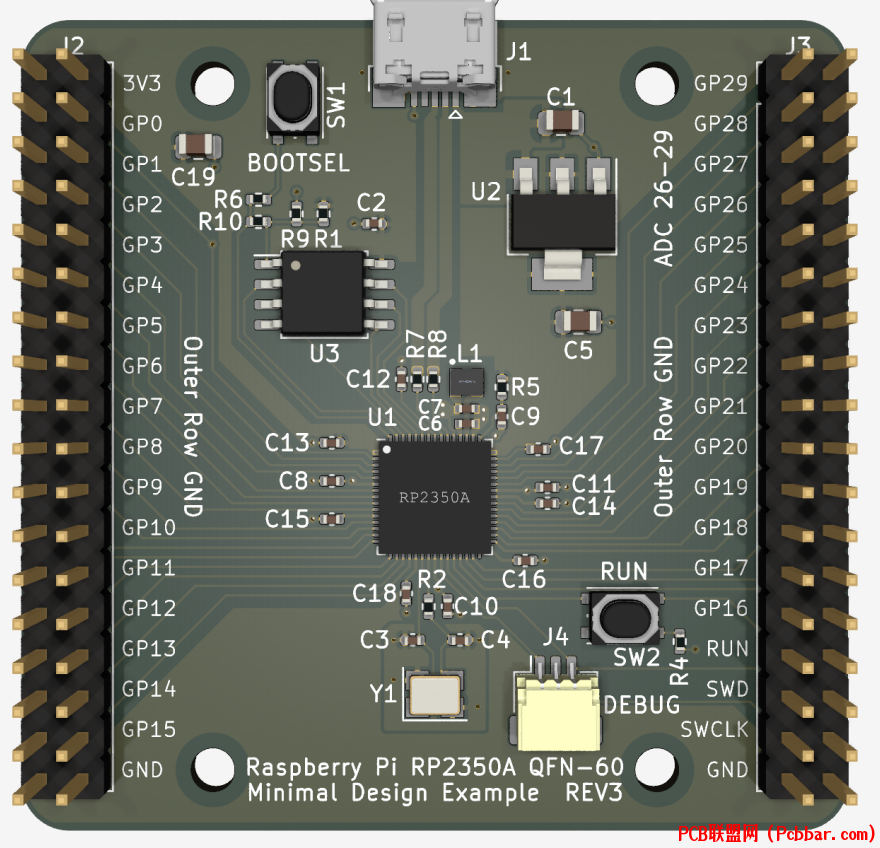

案例2：如果图片更清晰一些，比如下图：

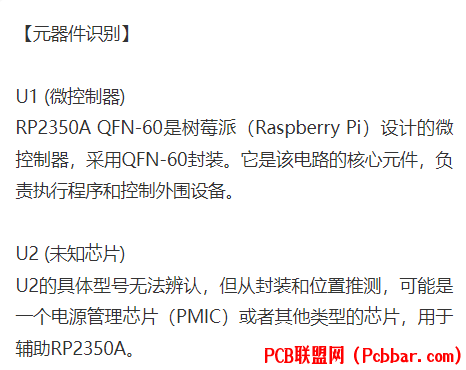

则可以给出以下的结果：

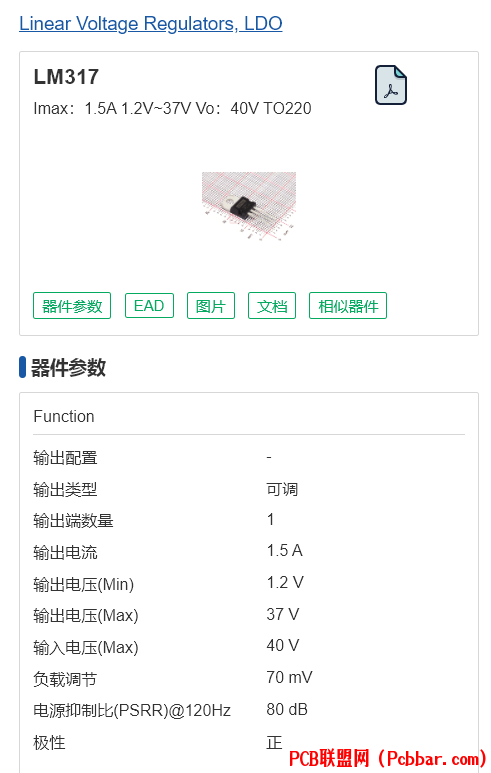

查看 BOM 时，点击右侧的图标，还可以跳转到器件的详情页：


案列3：如果只是给出一个带MPN的BOM表：

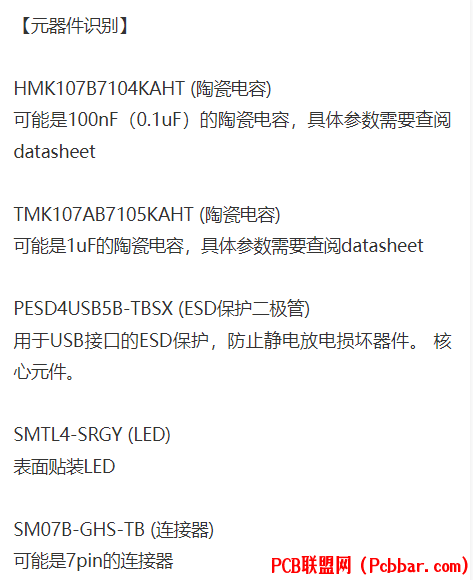

小程序也会自动理解 BOM 的内容，并给出 BOM 可能组成的系统：



新版本增加了什么？
新版本主要增加了永久保存及分享到照片墙的功能（老版本只能保存在本地，清一下缓存数据就丢失了）。

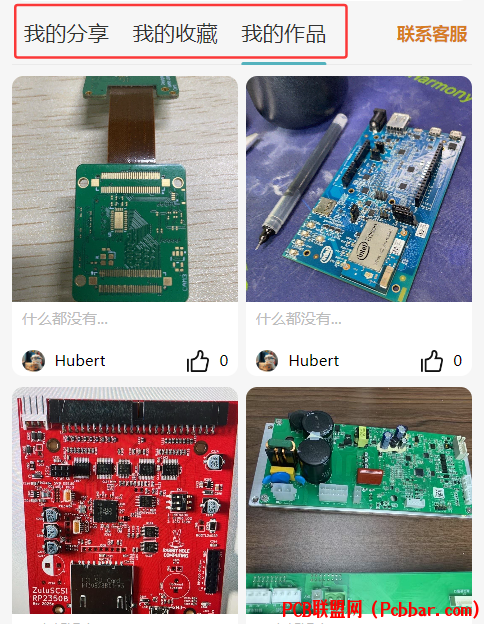

成功识别电路后，可以直接进行保存，然后在“我的作品”中随时查看。

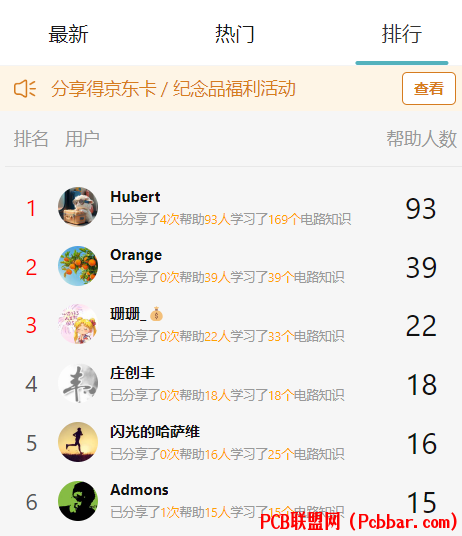

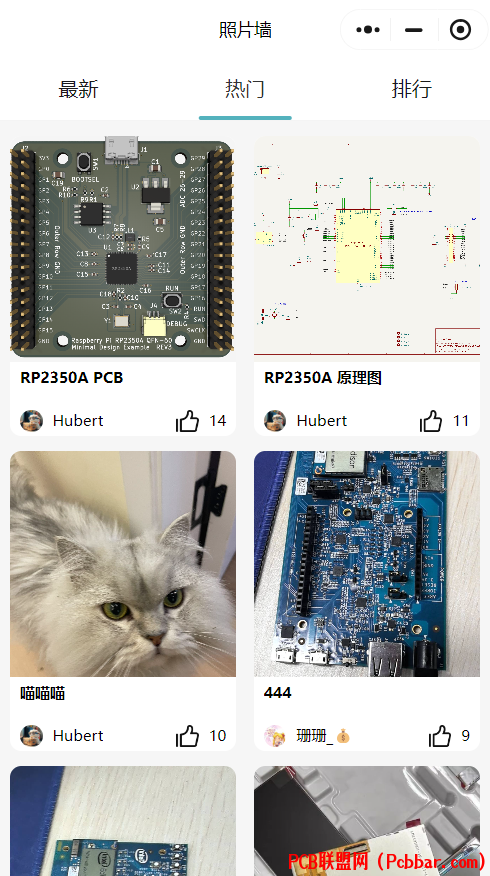

当然，你也可以将您觉得好玩的内容分享到“照片墙”，这样，所有的工程师就可以看到您的分享了：



您也可以将有帮助的内容进行收藏。还有什么？

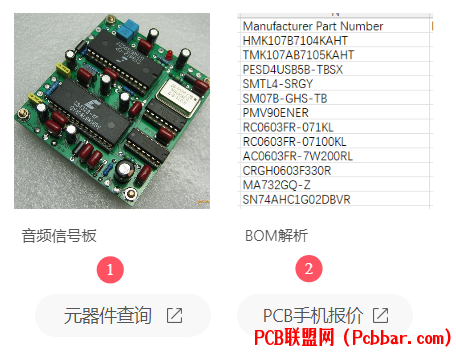

在小程序的首页下方，还增加了两个实用的工具。


点击打开“元器件查询”，可以便捷地进行器件的搜索，找到器件参数、数据手册及符号模型：




点击打开“PCB手机报价”，则可以在移动端输入 PCB 的参数信息，实时获取 PCB 的报价信息。


结束语
虽然还不完美，但大模型的多模态能力相较半年前已经有了长足的进步。随着模型的继续进步，未来会是怎样的呢？
